SS215X

同类产品

概述

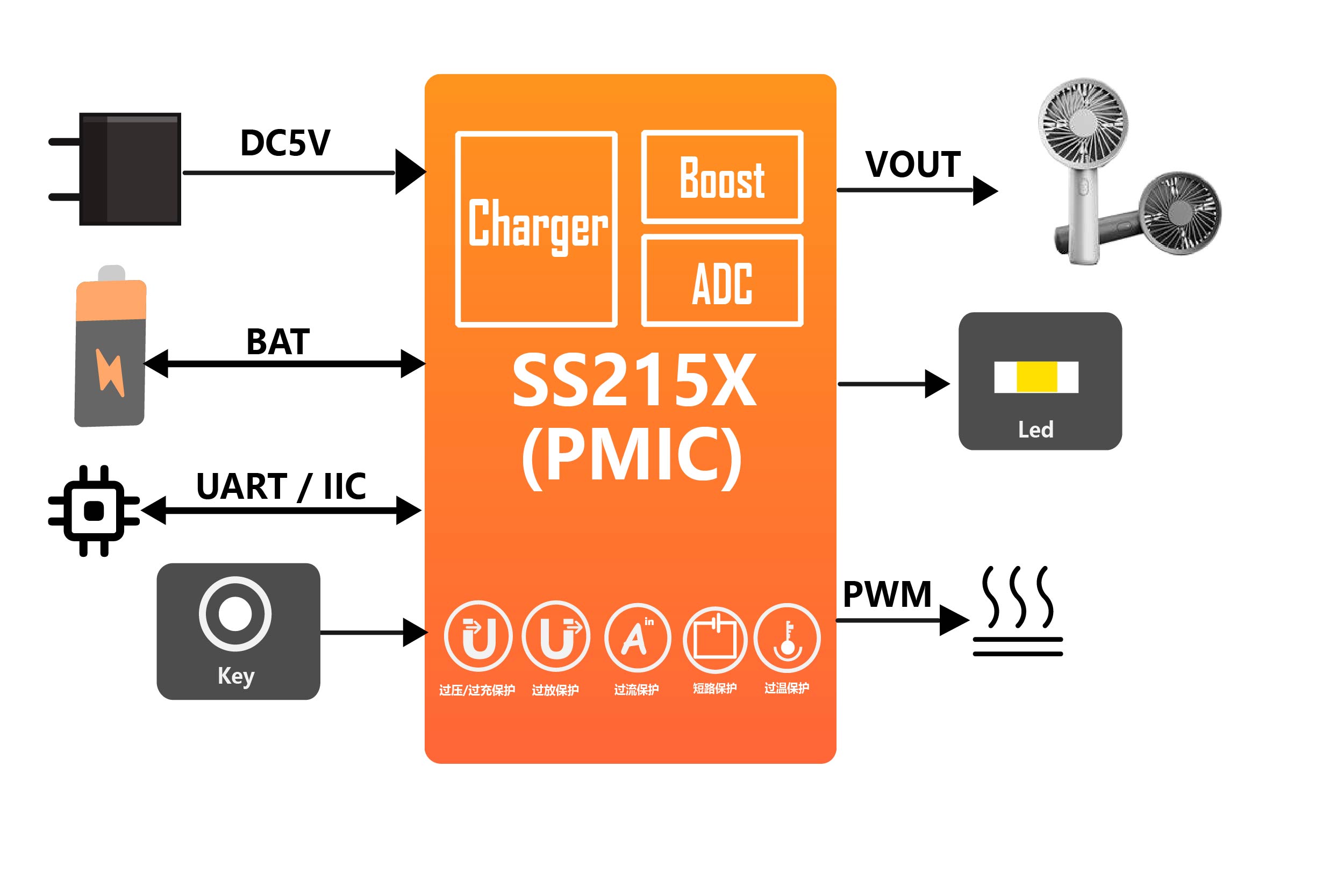

SS215X是一款集成5V同步升降压模块,包含充放电管理、电源路径管理、高精度ADC和丰富接口的SoC。适用于各类需要通过USB口充放电管理的智能硬件设备或配件,以高集成度、高灵活性以及精简的外围器件,有效减少整体方案的开发难度、PCB面积和BOM成本。

特性

  • 32位高性能MCU系统
    • 最高主频为16MHz
    • 8K字节程序存储空间(Flash)
    • 1K字节数据存储空间(RAM)



  • 同步升压模块(Boost)
    • 内部集成2A同步升压模块
    • 开关频率为500K,转换效率高达94%
  • 充电管理模块(Charger)
    • 高效率开关充电模块,支持多种电池规格
    • 软件可调节充电电流,最大支持2A
    • 支持4.2V~4.4V的电池类型
    • 集成高精度库仑计算法
  • 电源路径管理模块
    • 精准检测接入电源和负载的情况,调配电源路径,实现充放电自动切换
    • 自带空载检测功能,在没有负载时自动进入低功耗状态
    • 支持边充边放功能
    • 低功耗状态平均电流40uA
  • 集成12位 8通道差分高精度ADC
    • 支持电池电压、电池电流测量
    • 支持电压、电流、温度等测量



  • 具有多重保护措施
    • Boost支持短路、过流、过压保护
    • Charger支持过压、过充、过放、过流保护
    • 支持整机过温保护
    • ESD 4KV,DCIN瞬态耐压高达18V



  • 支持两个定时器
    • 1个16位定时器0,1个20位定时器1
    • 均支持Normal、Circle、Reload等工作模式
    • 均支持PWM输出
  • 1个看门狗定时器,可用来超时复位系统



  • 支持多达16个双向I/O端口
    • 所有I/O均支持输入、输出、高阻三种模式
    • 所有I/O均支持驱动能力调整
    • 所有I/O均支内置上/下拉功能
    • 9个I/O支持恒流模式
  • 支持1路复用按键检测和LED控制的引脚
  • 支持1路UART、1路I2C、2路SIRQ,方便产品的个性化定义



  • 支持两线调试/烧录接口
    • 支持整机固件更新



  • 支持eSOP16、QFN32两种封装

文档

软件和工具

订购信息

产品型号 封装类型 封装尺寸
SS2153S10F8 ESOP16 9.9x6x1.7mm
SS2156Q20F8 QFN32 5x5x0.75mm
