SS86FX
概述

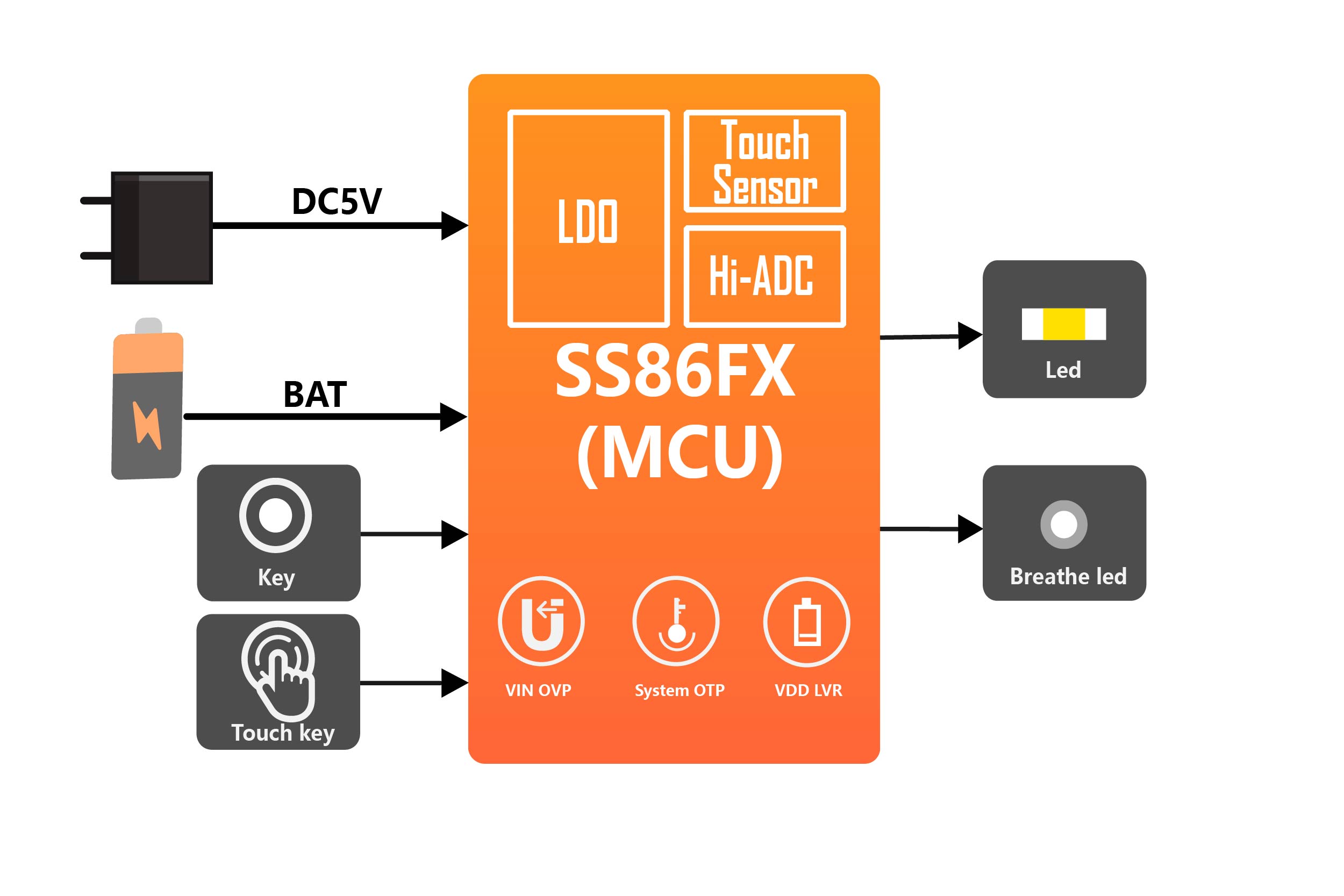

SS86FX是昇生微电子（Sinhmicro）研发的集成了电源管理、电机控制功能及触摸检测功能的8位低功耗微控制器，拥有清晰的MCU存储架构，完备的系统级控制，并且内置丰富的接口功能，灵活的配置模式和不同的低功耗选项。该款产品主要应用于便携式智能电子设备，较小的芯片面积，带来精简的外围成本，整体性能优越，开发灵活便捷。
特性
◼ 8位增强型MCU，12KB Code Flash，128B EEPROM，192B Data RAM
◼ 支持通过电池或者DC 5V两种方式供电
◼ 集成VIN过压、VDD低电、系统过温等异常保护机制
◼ 内置两个档位可调的LDO，方便在 VIN 或 BAT 供电时提供合适的工作电压
◼ 超低功耗，休眠模式功耗低至2μA
◼ 3个16位定时器，可同时产生7路PWM
◼ 支持20个双向I/O端口，多个I/O支持与比较器联动的保护功能，可在比较器触发时输出特定的保护电平
◼ 集成1个支持半双工通信的UART接口
◼ 集成11通道12位ADC，1路NTC，2路DCMP，1路ACMP，1个4通道高精度触摸传感器
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS86FX-Datasheet_Brief(CN) | 2024-09-29 | 1.32 MB | |
| SS86FX-Datasheet_Brief(EN) | 2024-09-29 | 1.12 MB |
软件和工具
Sinh51_Keil工具| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Sinh51_Keil_V4.2.4.msi | 2024-09-06 | 20.85 MB | |
| Changelog.txt | 2024-09-06 | 9.38 KB | |
| Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flashtool_Setup_V5.4.13.exe | 2024-09-29 | 84.95 MB | |
| SINH-FlashTools-User_Guide | 2024-09-10 | 2.31 MB | |
| Changelog.txt | 2024-09-29 | 6.06 KB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 |
|---|---|---|
| SS86F8KN1FC | QFN16 | 3.00×3.00×0.75mm |
| SS86F9KN3FC | QFN24 | 3.00×3.00×0.85mm |
