SSD10X
概述

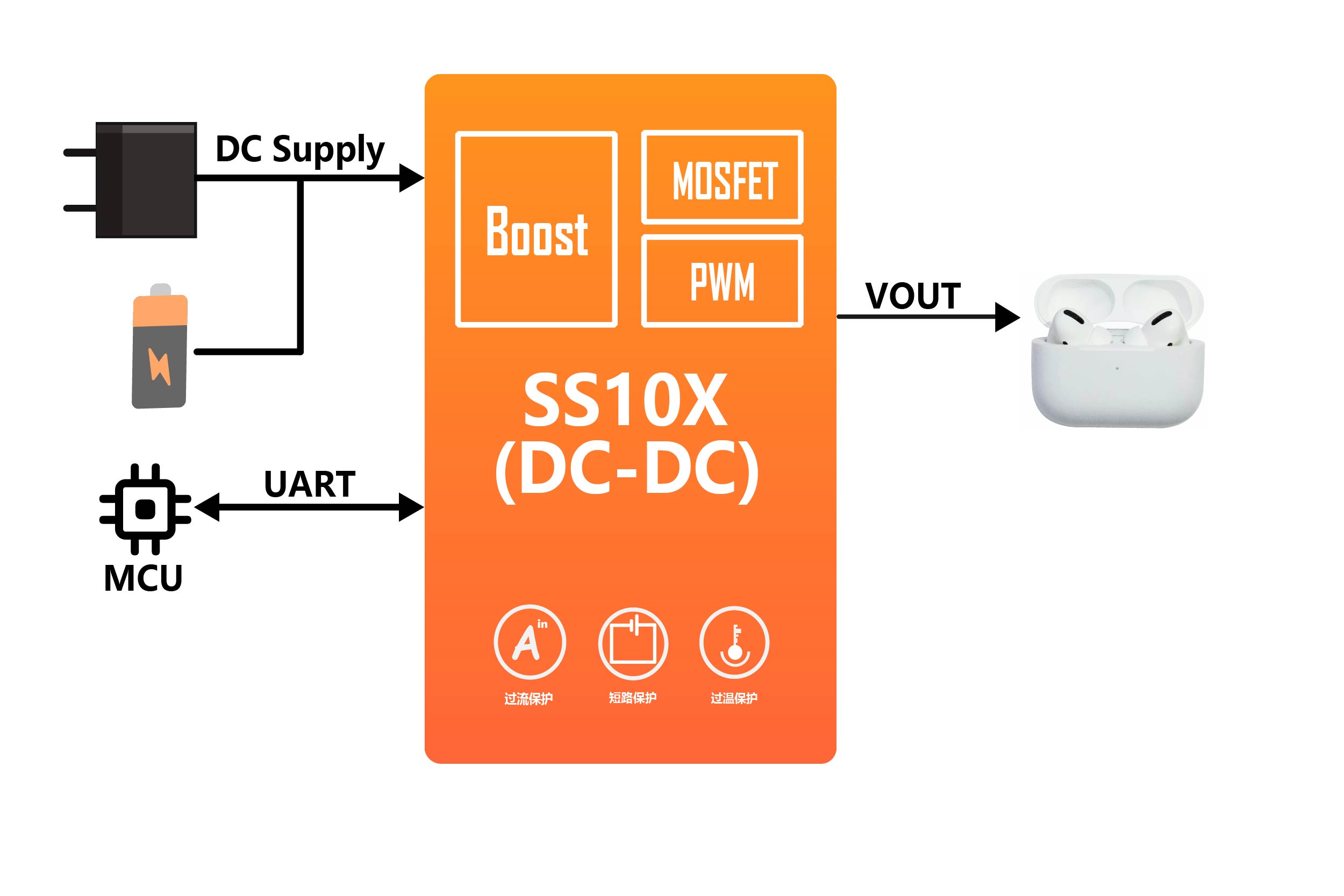

SSD10X是一种低功耗高效的同步升压转换器。转换效率高，外部元件少，方案占用面积小，支持短路保护，输出电压可调节。同时集成了UART单线通信，可用于开启直通模式给耳机充电并增加充电仓的充电次数。
特性
◼ 超低的静态电流：3μA
◼ Vin=3V时，输出能力为 5V/0.5A
◼ 支持输出到输入防倒灌保护
◼ 高达 94% 的转换效率 @VIN=3.7V , VOUT=5V , ILOAD = 50mA~500mA
◼ 内部集成同步整流和输出断连电路
◼ 输出电压可调节，步进 50mV
◼ 支持短路保护
◼ 封装：SOT23-6
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SSD10X-Datasheet(EN) | 2024-08-30 | 588.33 KB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 |
|---|---|---|
| SSD101R2 | SOT23-6 | 2.90×1.60×1.15mm |
| SSD102R2 | SOT23-6 | 2.90×1.60×1.15mm |
| SSD103R2 | SOT23-6 | 2.90×1.60×1.15mm |
