SSD153

概述

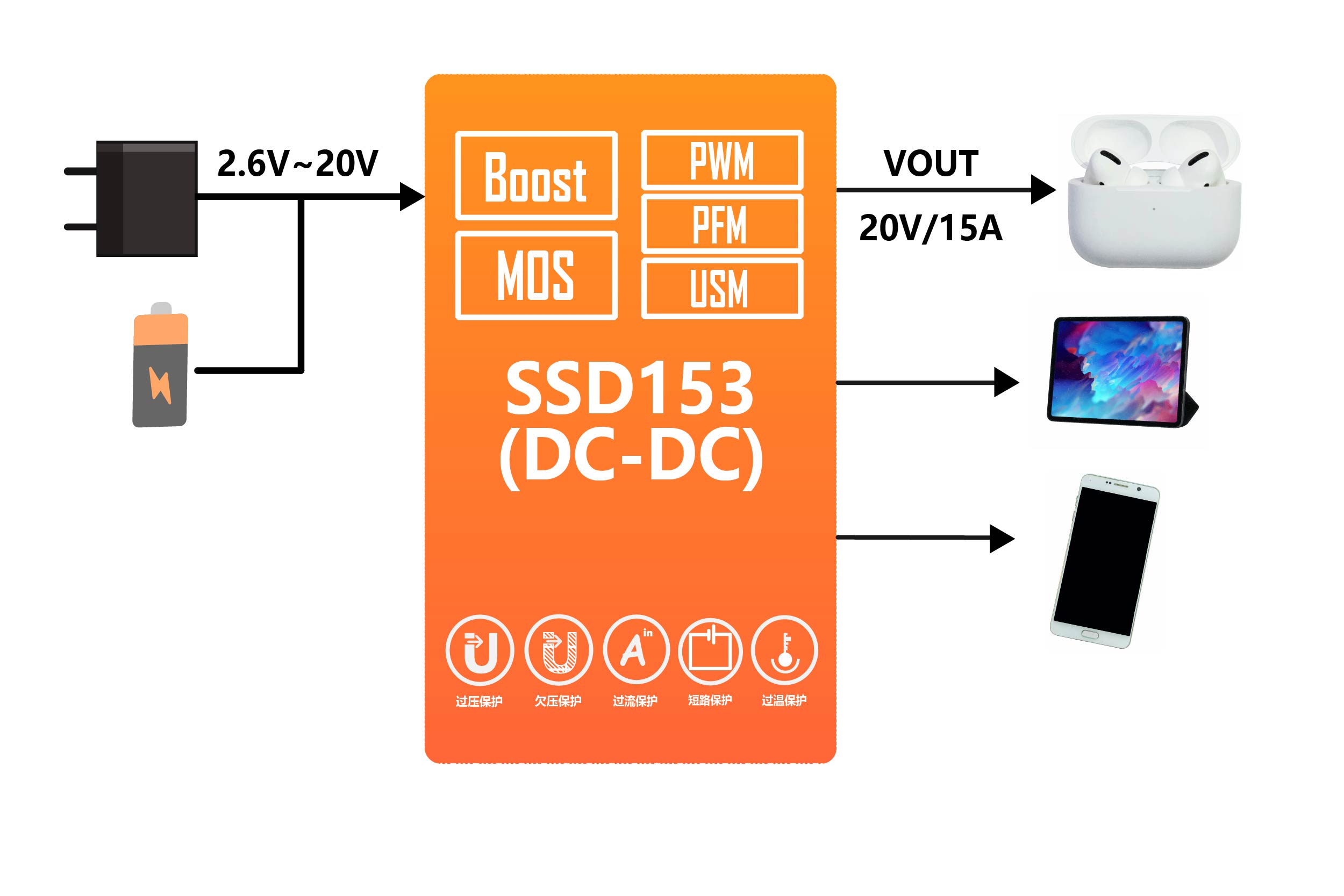

SSD153是一款同步高效升压转换芯片。支持在PFM、PWM和USM模式之间转换，以适应高效率或低噪声的不同需求。SSD153设计用于输出高达20V电压和15A电流的开关能力，以提供超过40W的功率。该转换器使用自适应恒定关断时间和峰值电流控制方案，以最小的输出电容提供出色的瞬态线路和负载响应。内部环路补偿和软启动时间使外部组件数量最小化。它还支持从300kHz到2MHz的可调开关频率，用于不同的电感器和输出电容器组合。

特性

◼    输入电压范围：2.6V to 20V
◼    输出电压范围：最大20V
◼    可编程开关峰值电流：最大15A
◼    低导通电阻：低边7.5mΩ , 高边16mΩ
◼    可调节的开关频率：300kHz to 2MHz
◼    可选择的轻载工作模式：PFM / USM / PWM
◼    内部回路补偿
◼    内部软启动限制浪涌电流
◼    支持过温保护
◼    支持过压保护
◼    符合RoHS标准且无卤素
◼    封装：QFN3x3-20

应用场景

◼    大功率AP
◼    蓝牙音箱
◼    充电宝
◼    电子烟
