SSD201
概述

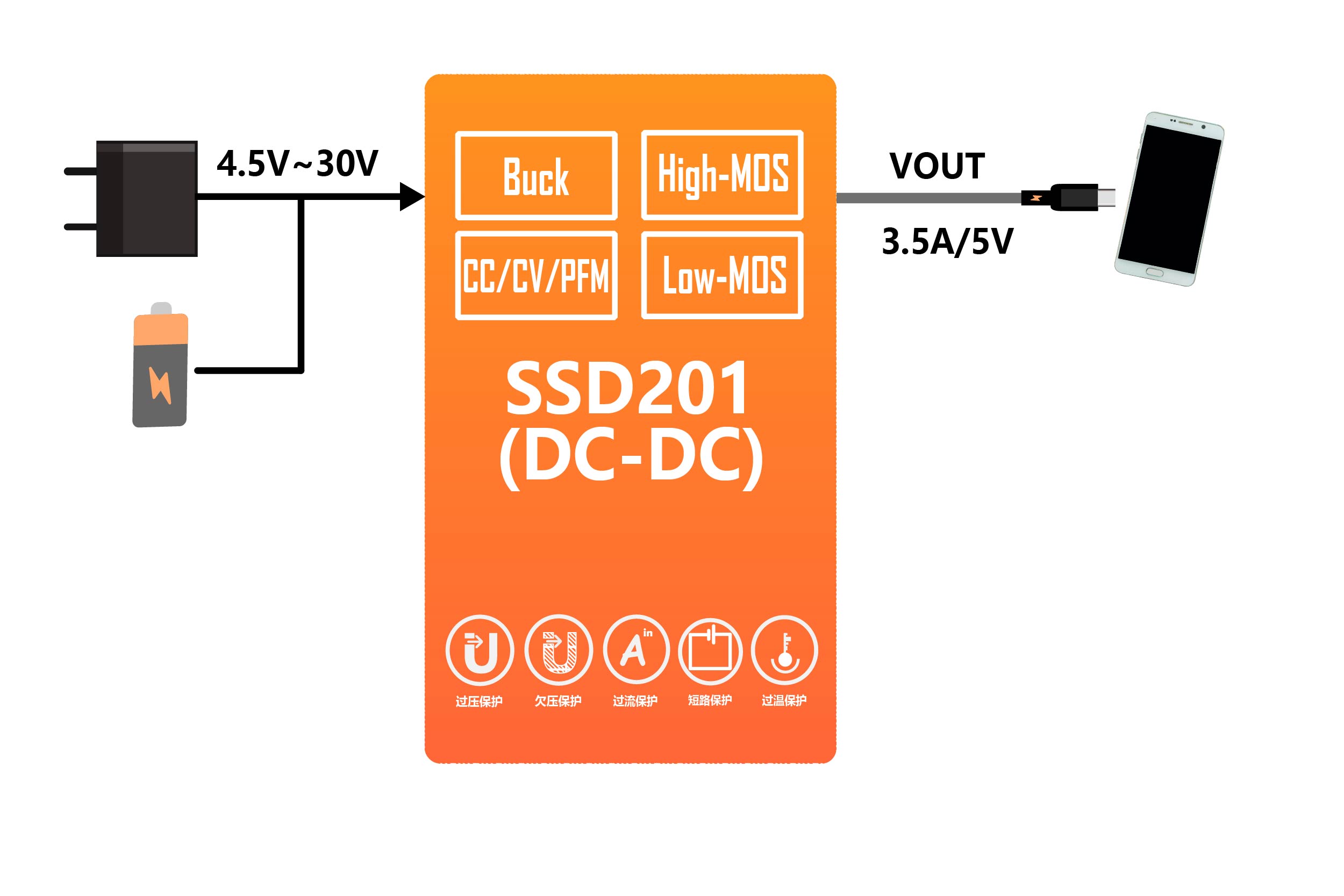

SSD201是一款支持宽输入电压、高效有源CC的DC/DC降压转换器,可在CV(恒定输出电压)模式或CC(恒定输出电流)模式下工作。SSD201通过浮动的ISET引脚在5V输出时提供高达3.5A的总输出电流。开关频率可以通过外部电阻器设置。最大可以实现100%的占空比控制。SSD201内部集成45mΩ高边和25mΩ低边功率MOSFET。
特性
- P-MOS+N-MOS的开关组合
- 宽范围输入电压:4.5V~30V
- 5V 输出时,高达3.5A的输出电流
- QC3.0 恒定输出功率
- 输出电压高达12V
- 高转换效率:94%@5V/3A
- 轻载条件下工作在PFM模式
- 可调节的工作频率:120kHz~440kHz
- 内部回路补偿
- 输出降压补偿
- 打嗝输出短路保护
- 反馈电压精度:2%
- 支持软启动
- 支持热关断
- 占空比高达100%
- 考虑了EMI的频率抖动
- 低成本 BOM
- 封装:SOP8
应用场景
- 车载充电器/适配器
- 可充电便携式设备
- 通用的CC/CV供电场景
文档
标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
SSD201-Datasheet(EN)-V1.0-20230201.pdf | 2023-03-18 | 583.44 KB |
订购信息
产品型号 | 封装类型 | 封装尺寸 |
---|---|---|
SSD201S2 | SOP8 | 5.10x4.10x1.75mm |
