SSD211

概述

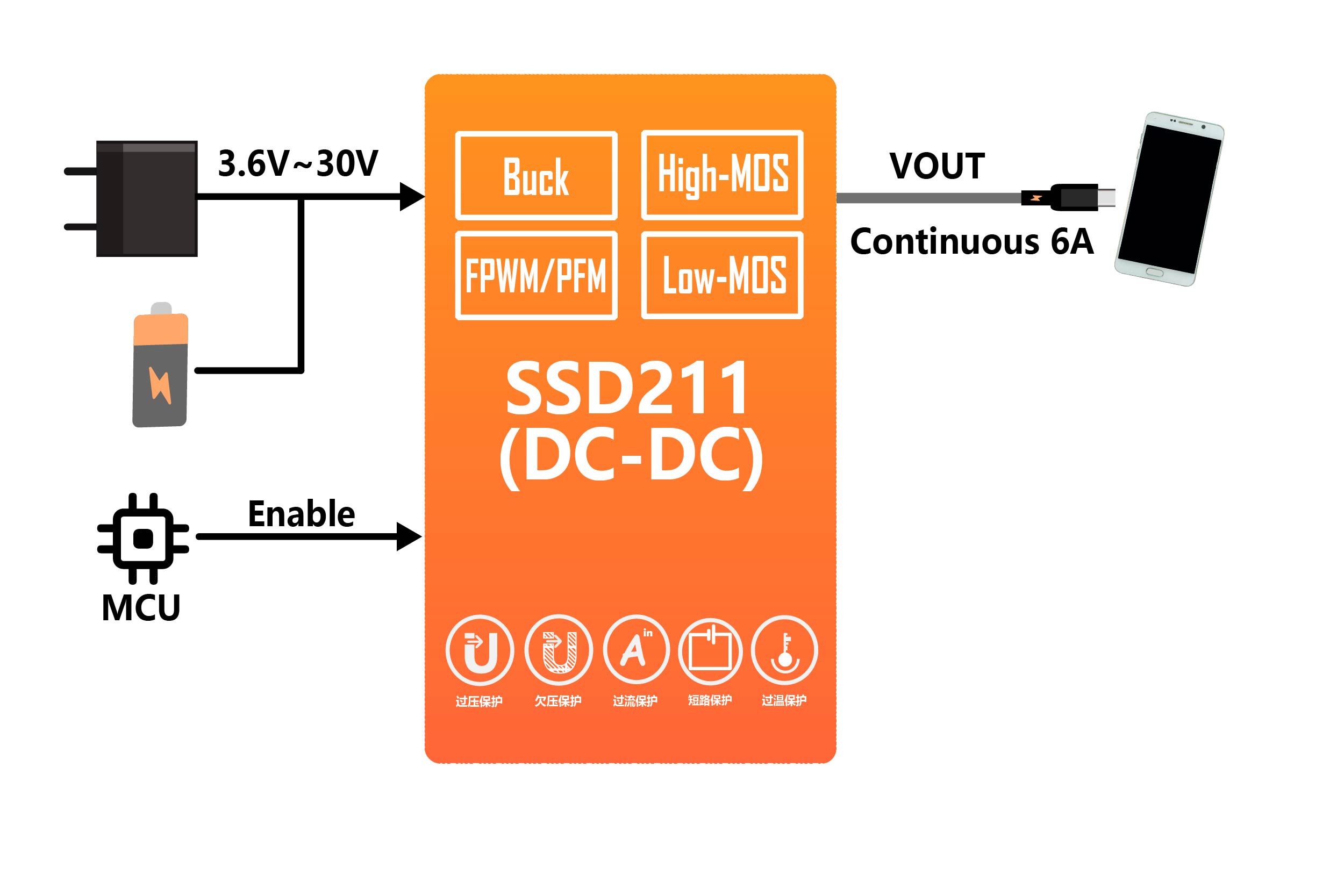

SSD211是一款高集成度的易于使用的同步降压转换器，集成了低导通阻抗的高边和低边功率MOSFET。SSD211可以通过恒定导通时间（COT）内有效地提供6A的输出电流，以实现快速环路响应。SSD211通过在轻负载条件下缩小开关频率以减少开关和栅极驱动损耗，在宽负载范围内实现了高转换效率。SSD211支持多种保护功能，如逐周期限流、打嗝模式短路保护、输出过压保护、FB开路保护和在功率消耗过大时的热关闭。

特性

◼   宽范围输入电压：3.6V~30V

◼   32mΩ/20mΩ 功率MOSFET

◼   支持 6A 的连续输出电流

◼   低静态电流：350μA

◼   恒定导通时间 (COT) 实现快速环路响应

◼   PFM 和 强制PWM 模式可选

◼   支持最大100%的占空比

◼   可编程的软启动时间

◼   支持输出放电，输出电压可调

◼   支持输出预偏置启动

◼   可选择的开关频率：250KHz / 300KHz / 400KHz

◼   支持多种保护功能：OCP, OVP, UVP, OTP, SCP, FB开路保护
