SS26L10X
概述

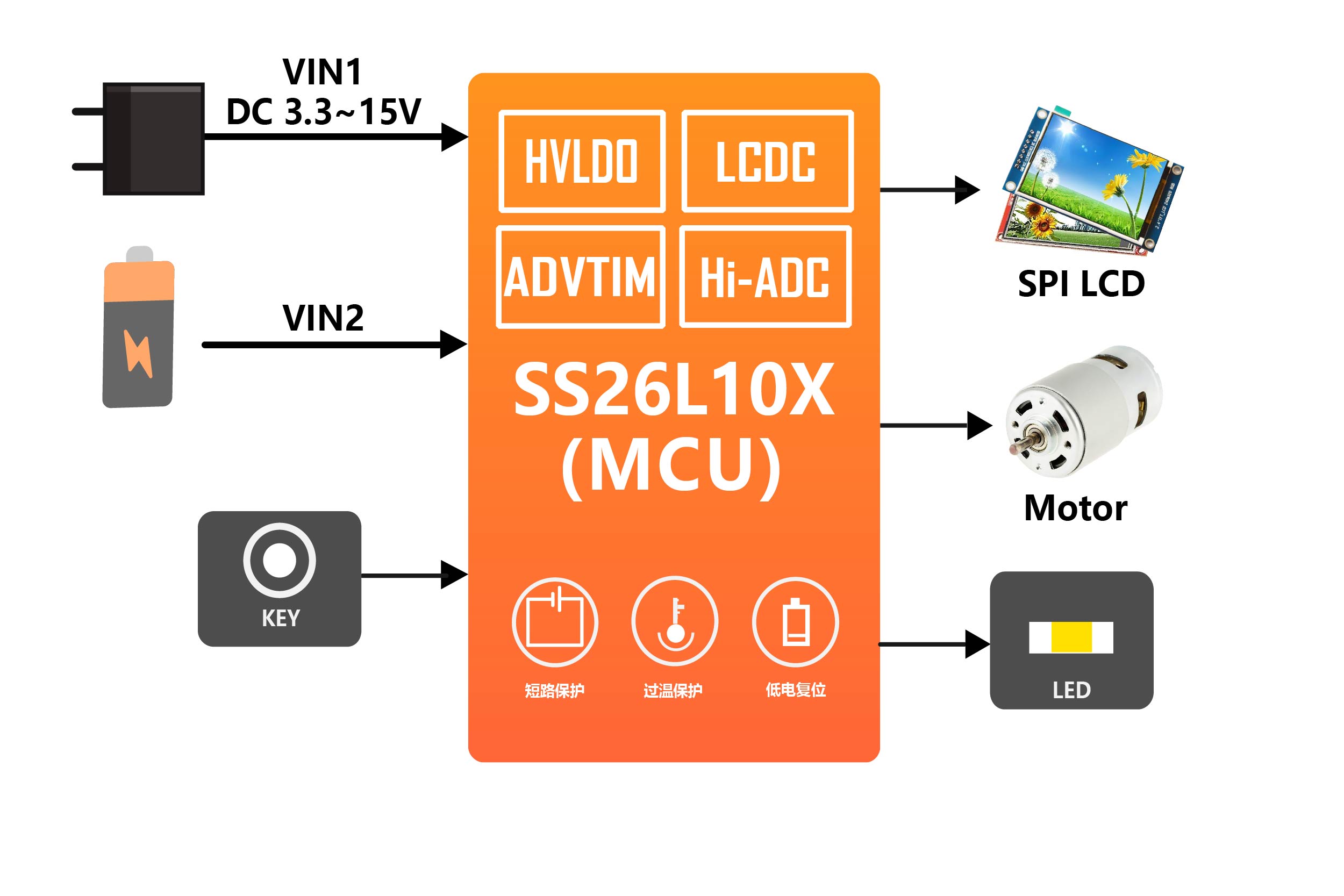

SS26L10X是基于RISC-V架构的高能耗比MCU芯片系列之一，集成支持15V输入电压，5V输出电压的高压LDO，可支持三节串联电池或12V适配器直接供电。是具有高可靠性、大存储空间、 且在高运算能力和低功耗之间取得良好平衡的入门级RISC-V MCU。适用于智能穿戴设备、电机驱动控制（家居清洁设备、电动交通设备）、智能电源设备（多节电池包、快充无线充设备）等应用场景。
特性
◼ 32位RISC-V内核MCU，主频最高108MHz，支持64KB~8MB Flash，32KB RAM
◼ 支持三节串联电池或12V适配器供电
◼ 集成1个15V输入，5V输出的高压LDO
◼ 2个16位基本定时器，支持预分频器和递增计数
◼ 1个16位高级定时器，支持3通道互补死区、组合和移位PWM，支持刹车保护
◼ 3个16位通用定时器，支持4通道的输入捕获/输出比较，带正交编码器和霍尔传感器接口
◼ 1个用于LCD或OLED的显示控制器，1个CRC模块
◼ 3个UART接口，2个IIC接口，1个SPI接口
◼ 支持多达40个双向I/O端口，6/12/18/24mA驱动能力可配
◼ 12位16通道ADC，1个8位DAC，2个通用模拟比较器（ACMP），3个NTC，3个OPA
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS26L10X-Datasheet_Brief(CN) | 2024-09-02 | 1.23 MB | |
| SS26L10X-Datasheet_Brief(EN) | 2024-09-02 | 1.16 MB |
软件和工具
SandIDE集成开发环境(点击跳转至软件页面)| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SINH-SANDIDE-User_Guide-V1.0-20231225.pdf | 2023-11-24 | 3.1 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flash_Tools_Setup_Latest.exe | 2024-08-26 | 24.52 MB | |
| SINH-FlashTools-User_Guide | 2024-08-26 | 1.08 MB | |
| Changelog.txt | 2024-08-26 | 5.53 KB |
RSIC-V GCC交叉编译工具
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| riscv32-sinh-elf-windows-x64-v0.0.2.zip | 2024-02-05 | 180.5 MB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 | 包装方式 | 最小包装数量 |
|---|---|---|---|---|
| SS26L105N4S4 | QFN32 | 4.00×4.00×0.85mm | 编带 | 4000 |
| SS26L105N4SJ | QFN32 | 4.00×4.00×0.85mm | 编带 | 4000 |
| SS26L105N4SK | QFN32 | 4.00×4.00×0.85mm | 编带 | 4000 |
| SS26L105N4SP | QFN32 | 4.00×4.00×0.85mm | 编带 | 4000 |
| SS26L105N4SA | QFN32 | 4.00×4.00×0.85mm | 编带 | 4000 |
| SS26L107N6SK | QFN48 | 5.00×5.00×0.85mm | 编带 | 4000 |
| SS26L107N6SP | QFN48 | 5.00×5.00×0.85mm | 编带 | 4000 |
| SS26L107N6SB | QFN48 | 5.00×5.00×0.85mm | 编带 | 4000 |
| SS26L107L6SP | eLQFP48 | 7.00×7.00×1.40mm | 编带 | 3000 |
| SS26L107L6SB | eLQFP48 | 7.00×7.00×1.40mm | 编带 | 3000 |
| SS26L109N7SF | QFN56 | 6.00×6.00×0.85mm | 编带 | 3000 |
| SS26L109N7SE | QFN56 | 6.00×6.00×0.85mm | 编带 | 3000 |
