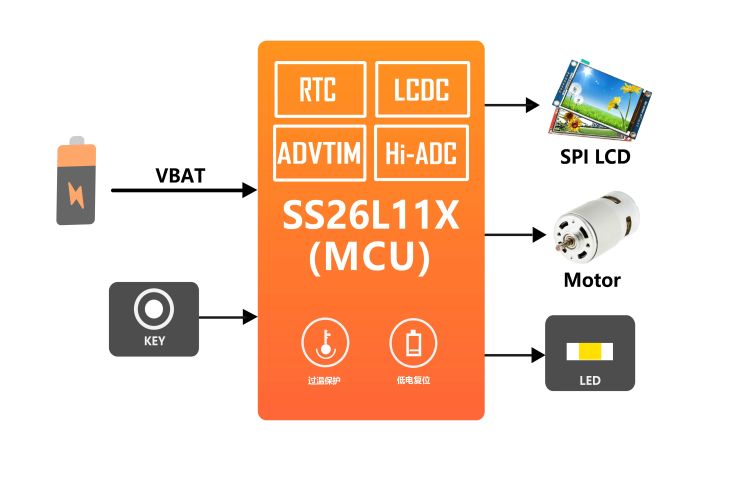

SS26L11X
概述
SS26L11X是基于RISC-V架构的高能耗比MCU芯片系列之一，是具有高可靠性、大存储空间、 且在高运算能力和低功耗之间取得良好平衡的入门级RISC-V MCU。工作电压2.1V-5.5V，CPU在-40℃-105℃下可运行32KHz-72MHz（72MHz下，VDD需要挂电容，推荐2.2μF），可灵活配置适用不同应用场景的低功耗选项。适用于电子烟、智能个人护理设备、智能穿戴设备、快充无线充设备、电机控制设备等应用场景。
特性
◼ 32位RISC-V内核MCU，主频最高72MHz，支持256KB-8MB Flash，9KB RAM
◼ 支持BAT或VCC单独供电或一起供电
◼ 2个16位基本定时器，BTIMER0支持2通道互补对称PWM输出、刹车和死区插入
◼ 1个16位通用定时器，支持4通道的输入捕获/输出比较，带正交编码器和霍尔传感器接口，18通道PWM输出
◼ 1个16位高级定时器，支持3通道互补死区、组合和移位PWM，支持刹车和逐周期保护，两路模拟比较器联动
◼ 1个用于LCD或OLED的显示控制器，1个CRC模块
◼ 2个UART接口，2个I2C接口，2个SPI接口
◼ 支持多达33个双向I/O端口，源/灌电流多档独立可配，支持大电流驱动
◼ 12位10通道ADC，2个通用模拟比较器（ACMP），2个NTC
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS26L11X-Datasheet_Brief(CN) | 2025-04-18 | 3.8 MB |
软件和工具
SandIDE集成开发环境(点击跳转至软件页面)| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SINH-SANDIDE-User_Guide-V1.0-20231225.pdf | 2023-11-24 | 3.1 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flashtool_Setup_V5.4.15.exe | 2025-04-14 | 84.83 MB | |
| SINH-FlashTools-User_Guide | 2025-04-14 | 1.13 MB | |
| Changelog.txt | 2025-04-14 | 6.44 KB |
RSIC-V GCC交叉编译工具
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| riscv32-sinh-elf-windows-x64-v1.0.1.zip | 2025-04-18 | 186.53 MB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 | 包装方式 | 最小包装数量 |
|---|---|---|---|---|
| SS26L113N4SK | QFN32 | 4.00×4.00×0.85mm | 编带 | 4000 |
| SS26L113N4SP | QFN32 | 4.00×4.00×0.85mm | 编带 | 4000 |
| SS26L113N4SA | QFN32 | 4.00×4.00×0.85mm | 编带 | 4000 |
| SS26L113NRSA | QFN36 | 4.00×4.00×0.85mm | 编带 | 4000 |
| SS26L113N5SK | QFN40 | 5.00×5.00×0.85mm | 编带 | 4000 |
| SS26L113N5SP | QFN40 | 5.00×5.00×0.85mm | 编带 | 4000 |
| SS26L113N5SA | QFN40 | 5.00×5.00×0.85mm | 编带 | 4000 |
| SS26L113N5SB | QFN40 | 5.00×5.00×0.85mm | 编带 | 4000 |
| SS26L113N5SF | QFN40 | 5.00×5.00×0.85mm | 编带 | 4000 |
| SS26L113N5SE | QFN40 | 5.00×5.00×0.85mm | 编带 | 4000 |
