SS809
概述

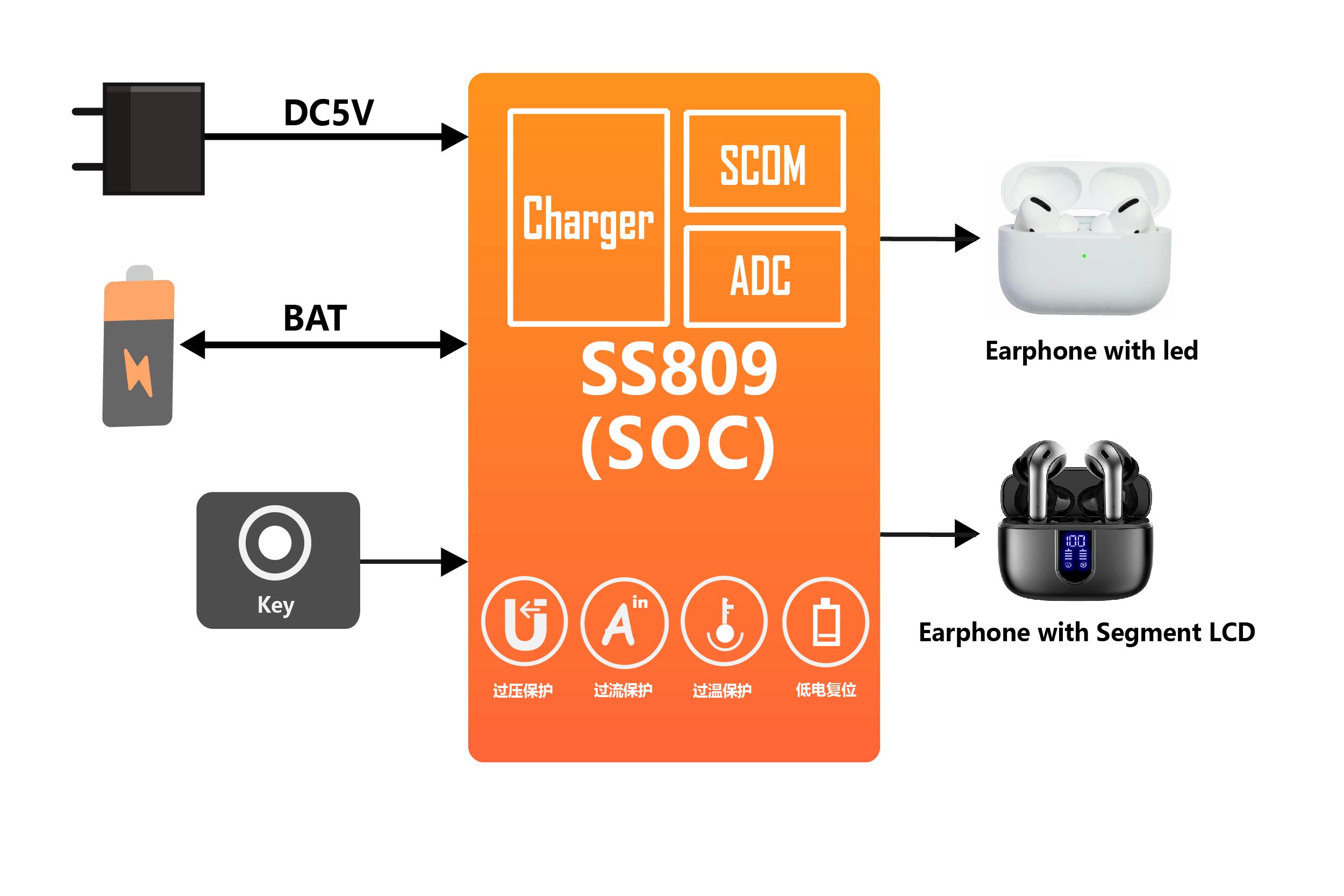

SS809是一款集成了充放电管理的AD型单片机，内置丰富的接口功能，灵活的配置模式，和不同的低功耗选项。主要应用于需要充电和智能控制的便携式电子设备，带来精简的外围成本，优秀的性能和便捷的开发，如蓝牙耳机充电盒、LED灯组、手持式雾化器、个人护理设备、EC、香薰机、香薰灯、电子玩具等等。
特性
- 兼容8051指令集的增强型8位单片机
- 最高主频为12MHz
- 单时钟指令周期
- 程序存储空间(OTP）：6K/12K字节，以1K字节为单位烧写
- 数据存储空间（RAM）： 192字节
- 工作电压：2.8 - 5.5V
- 振荡器
- 低速RC振荡器LORC，32KHz
- 高速RC振荡器HIRC，12MHz
- 支持电池或适配器供电
- 内建线性充电管理单元，可对单节锂电池、磷酸铁锂电池、镍氢电池等充电
- 充电电压和充电电流档位精细可调
- 最大充电电流800mA
- 供电引脚(VIN)支持最高14V耐压
- 超低功耗
- 支持正常、低速、空闲、待机等工作模式
- 支持上电、外部引脚、看门狗定时器、VCC低电压、调试器和软件异常6种复位方式
- 集成12位 8通道宽电压ADC
- 2个通道支持高增益模式，可用于电流、微电压等测量场景
- 集成模拟比较器
- 集成档位可编程的VCC低电压检测模块
- 集成VIN过压/过流保护模块
- 集成系统过温检测模块
- 2个16位定时器/计数器
- 支持PWM模式，可提供2路General PWM输出
- 支持硬件呼吸灯模式
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS809 Brief Datasheet | 2020-11-18 | 965.51 KB | |
| SS809 Brief Datasheet(EN) | 2020-11-18 | 969.45 KB |
软件和工具
Sinh51_Keil工具| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Sinh51_Keil_V4.2.3.msi | 2024-01-18 | 20.85 MB | |
| Changelog.txt | 2024-01-18 | 9.18 KB | |
| Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flash_Tools_Setup_Latest.exe | 2024-02-28 | 24.52 MB | |
| Changelog.txt | 2024-02-28 | 5.53 KB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 |
|---|---|---|
| SS809S10RC | SOP16 | 9.9x3.9x1.5mm |
| SS809S10R8 | SOP16 | 9.9x3.9x1.5mm |
