SS809Q
概述

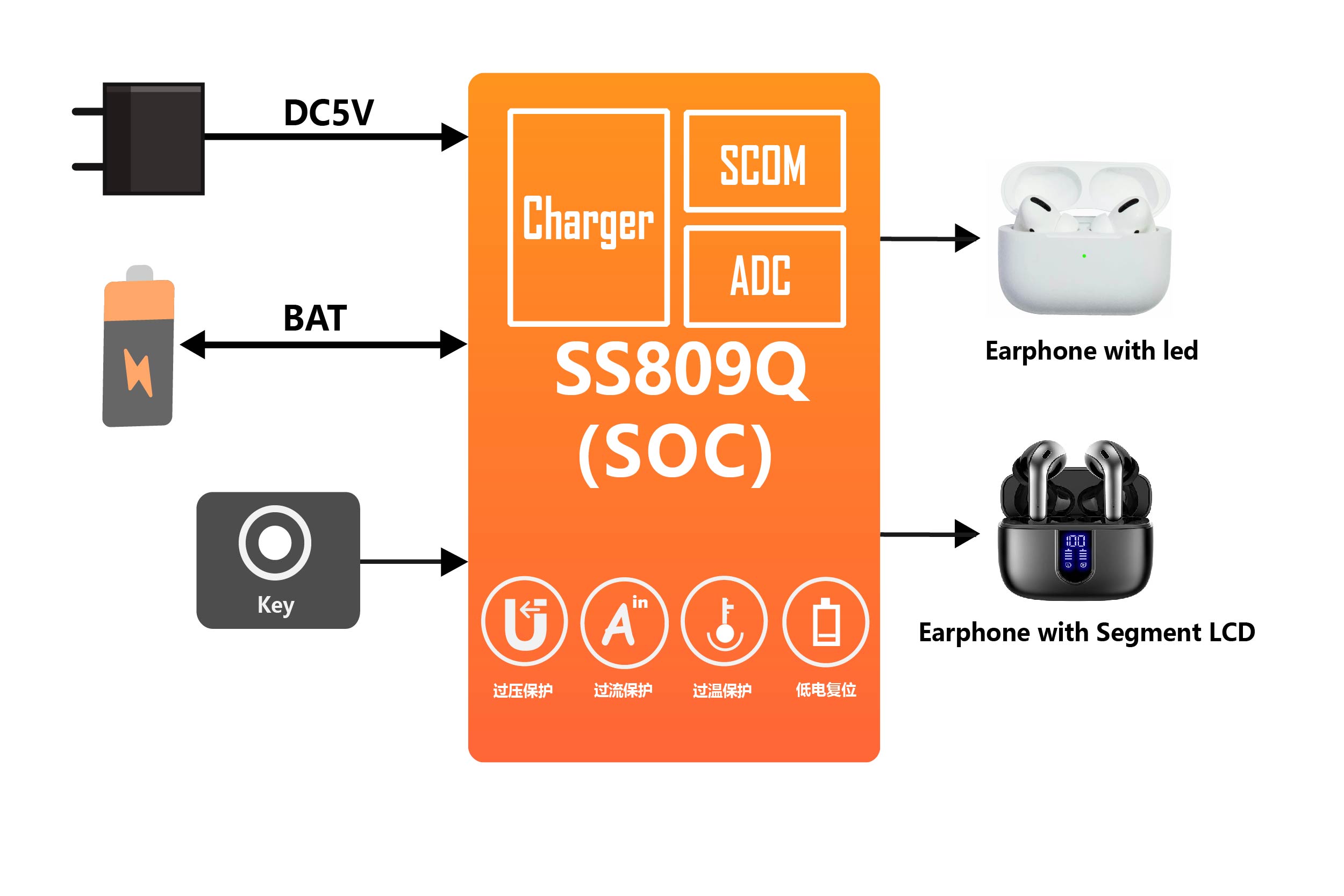

SS809Q是一款集成了电源管理功能的AD型单片机，体积小，功能强大，内置丰富的接口功能，灵活的配置模式，和不同的低功耗选项。该款产品主要应用于需要充电和智能控制的便携式电子设备，带来精简的外围成本，优秀的性能，高可靠性和便捷开发，如蓝牙耳机、电子雾化器、健身配件、个人护理设备，等等。
特性
- 兼容8051指令集的增强型8位单片机
- 最高主频为12MHz
- 单时钟指令周期
- 程序存储空间(OTP）：6K/12K字节，以1K字节为单位烧写
- 数据存储空间（RAM）： 192字节
- 工作电压：2.8 - 5.5V
- 振荡器：
- 低速RC振荡器LORC，32KHz
- 高速RC振荡器HIRC，12MHz
- 电池或5V适配器供电
- 内建线性充电管理单元，可对单节锂电池、磷酸铁锂电池、镍氢电池等充电
- 充电电压和充电电流档位精细可调
- 最大充电电流800mA
- 涓流、恒流、恒压等充电模式
- 过温、过压、过流等充电保护
- 供电引脚(VIN)支持最高14V耐压
- 超低功耗
- 正常、低速、空闲、待机和休眠5种工作模式
- 支持上电、外部引脚、看门狗定时器、VCC低电压、调试器和软件异常6种复位方式
- 集成12位 8通道宽电压ADC
- 2个通道支持高增益模式，可用于电流、微电压等测量场景，并支持一路差分模式。
- 集成模拟比较器
- 集成档位可编程的VCC低电压检测模块
- 集成VIN过压/过流保护模块
- 集成系统过温检测模块
- 13个双向I/O端口（4路支持大电流驱动模式）
- 2个16位定时器/计数器
- 支持PWM模式，可提供2路General PWM输出
- 支持硬件呼吸灯模式
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS809Q Brief Datasheet | 2020-11-18 | 1.05 MB |
软件和工具
Sinh51_Keil工具| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Sinh51_Keil_V4.2.3.msi | 2024-01-18 | 20.85 MB | |
| Changelog.txt | 2024-01-18 | 9.18 KB | |
| Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flash_Tools_Setup_Latest.exe | 2024-02-28 | 24.52 MB | |
| Changelog.txt | 2024-02-28 | 5.53 KB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 |
|---|---|---|
| SS809Q10RC | QFN16 | 3.0x3.0x0.75mm |
| SS809Q10R6 | QFN16 | 3.0x3.0x0.75mm |
