SS809QW

概述

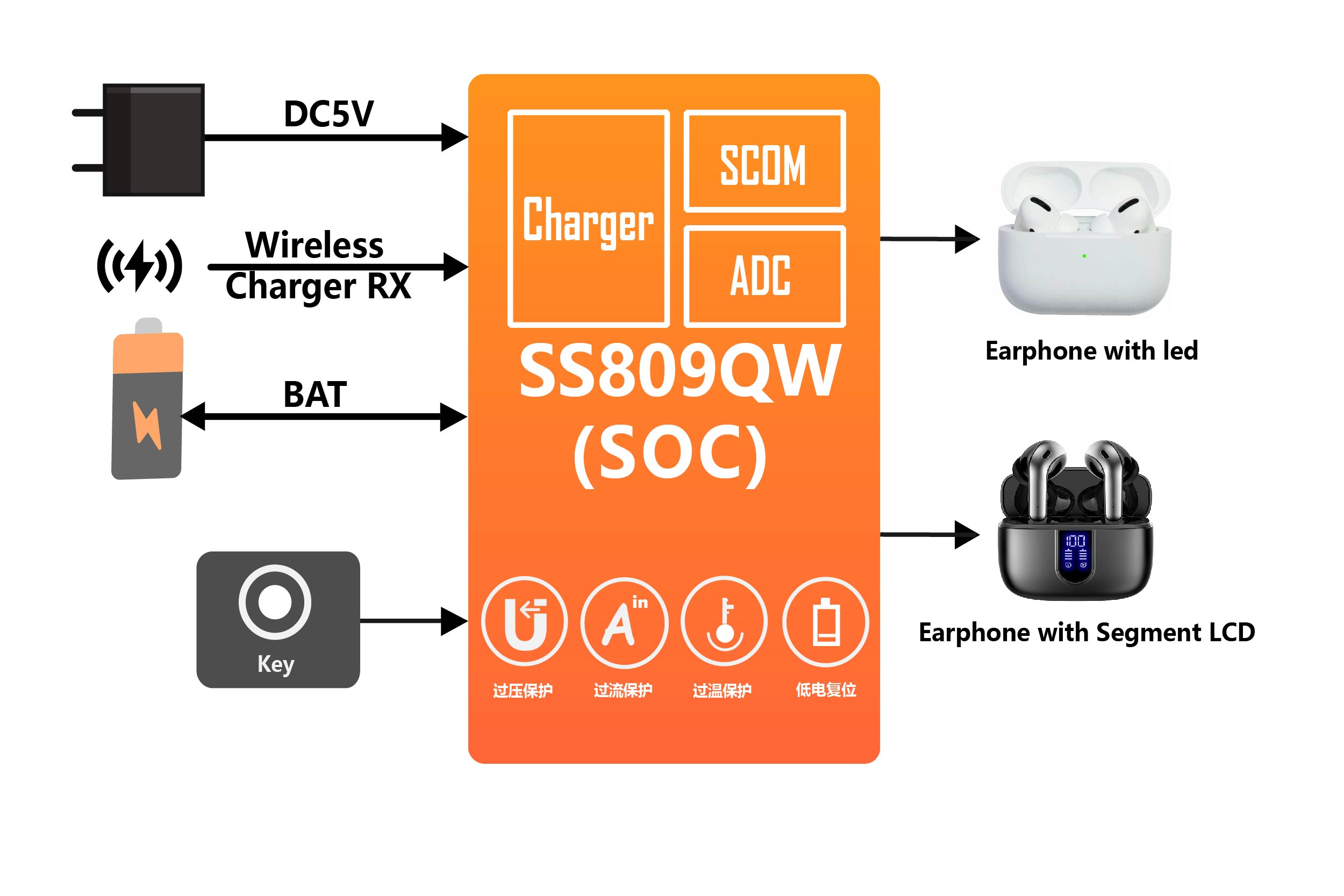

SS809QW是一款集成无线充电RX控制器的低功耗MCU芯片，3x3芯片尺寸广泛适用于各类带无线充电接收及电池充放电管理的智能硬件设备。

特性

• 兼容8051指令集的增强型8位单片机
  • 最高主频为12MHz
  • 单时钟指令周期
• 程序存储空间(OTP）：6K/12K字节，以1K字节为单位烧写
• 数据存储空间（RAM）： 192字节



• 工作电压：2.8 - 5.5V



• 时钟：
  • 低速RC振荡器LORC，32KHz
  • 高速RC振荡器HIRC，12MHz
  • 可编程频率振荡器输出



• 支持电池供电
• 支持无线充电TX供电或5V适配器供电
• 内建兼容Qi协议的通信信源编码模块
• 内建无线充电功率自适应控制模块
• 内建线性充电管理单元，可对单节锂电池、磷酸铁锂电池、镍氢电池等充电
  • 充电电压和充电电流档位精细可调
  • 最大充电电流800mA
  • 涓流、恒流、恒压等充电模式
  • 过温、过压、过流等充电保护
• 超低功耗
  • 正常、低速、空闲、待机和休眠5种工作模式
• 支持上电、外部引脚、看门狗定时器、VCC低电压、调试器和软件异常6种复位方式



• 集成12位 8通道宽电压ADC
  • 2个通道支持高增益模式，可用于电流、微电压等测量场景，并支持一路差分模式。
• 集成模拟比较器



• 集成档位可编程的VCC低电压检测模块
• 集成过压/过流保护模块
• 集成系统过温检测模块
• 13个双向I/O端口（4路支持大电流驱动模式）



• 2个16位定时器/计数器
  • 支持PWM模式，可提供2路General PWM输出
  • 支持硬件呼吸灯模式

文档

标题	发布日期	尺寸	操作
SS809QW Brief Datasheet	2020-11-18	1.06 MB	下载    浏览

软件和工具

Sinh51_Keil工具

标题	发布日期	尺寸	操作
Sinh51_Keil_V4.2.1.msi	2023-10-24	20.85 MB	下载
Changelog.txt	2023-10-24	11.54 KB	下载    浏览
Sinh51 Keil User Guide	2020-12-29	1.54 MB	下载    浏览

Flash_tools工具

标题	发布日期	尺寸	操作
Flash_Tools_Setup_Latest.exe	2023-09-22	24.51 MB	下载
Changelog.txt	2023-09-22	5.32 KB	下载    浏览

订购信息

产品型号	封装类型	封装尺寸
SS809QW10RC	QFN16	3.0x3.0x0.75mm
SS809QW10R8	QFN16	3.0x3.0x0.75mm
