SS901X
概述

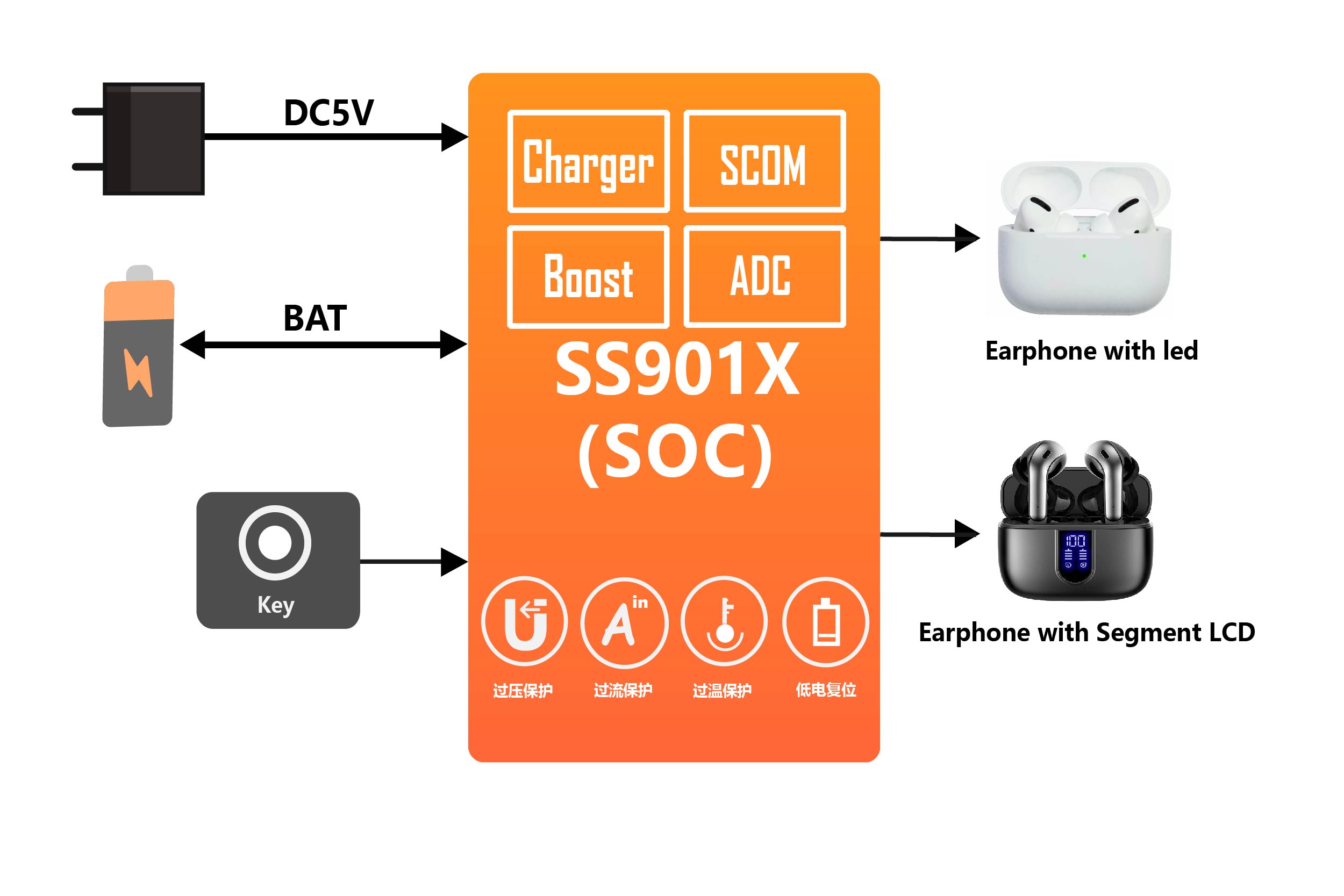

SS901X是昇生微电子(Sinhmicro)集成了升压和充电管理功能的 AD 型 Flash 单片机系列,内置丰富的接口功能,灵活的配置模式,和不同的低功耗选项。该款产品主要应用于需要充电和智能控制的便携式智能电子设备,带来精简的外围成本,优秀的性能和灵活便捷的开发。
特性
- 兼容 8051 指令集的增强型 8 位单片机
- 最高主频为 12MHz
- 单时钟指令周期,性能是原生 8051 的 8 倍
- 程序存储空间(Flash):8K 字节
- 电可擦可编程只读存储器(EEPROM):128 字节
- 数据存储空间(RAM): 192 字节
- 工作电压:2.8 - 5.5V
- 工作温度:-40 - 85 摄氏度
- 内置三个 RC 振荡器:
- 低速 RC 振荡器 LORC,32KHz
- 高速 RC 振荡器 HIRC,12MHz
- 电池或 5V 适配器供电
- 供电引脚(VIN)支持最高 14V 耐压
- 集成输入过压、输入过流、VDD 低电、系统过温等异常保护机制
- 支持上电、外部引脚、看门狗定时器、VDD 低电压、调试器和软件异常 6 种复位方式
- 超低功耗
- 支持待机和休眠 2 种低功耗模式
- 休眠模式功耗低至 3uA,待机模式功耗低至30uA
- 内建线性充电管理单元,可对单节锂电池、磷酸铁锂电池、镍氢电池等充电
- 充电电压和充电电流档位精细可调
- 最大充电电流 900mA
- 内建同步开关升压 Boost
- 提供最大 200mA 负载能力
- 升压效率最高达 92%
- 支持输出过流、短路保护
- 集成 12 位 8 通道差分 ADC
- 2 个通道支持 36 倍增益,可用于电流、微电压等测量场景
- 1 个 SysTick,可为程序提供计时基准
- 2 个 16 位定时器/计数器
- 支持 PWM 模式,可提供 2 路 General PWM输出
- 支持硬件呼吸灯模式
- 1 个 13 位定时器
- 同时支持多达 4 路的比较输出(可生成 4 路频率相同、占空比不同的 Smart PWM,支持占空比的高精度调节、支持多路绑定在一起输出以提高驱动能力、支持死区(Dead Zone)控制、支持硬件 PWM 保护)
- 同时支持多达 4 路的捕获输入
- 1 个看门狗定时器,可用来超时复位系统,也可用来将系统从低功耗模式下唤醒
- 支持多达 16 个双向 I/O 端口
- 8 个 I/O 的输出为推免(Pull-Push)模式,另外8 个可以配置为推免(Pull-Push)或开漏(Open Drain)两种模式
- 所有 I/O 都可以配置为上拉(Pull Up)或下拉模式(Pull Down)
- 5 个 I/O 支持大电流驱动
- 支持 2 路外部中断,可配置为上升沿、下降沿、高电平和低电平 4 种触发模式
- 集成 1 路 I2C 接口,1 路 UART 接口
- 集成两线调试/烧录接口
- 支持整机升级
- 支持 SSOP24 封装
文档
标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
SS901X Brief Datasheet | 2020-11-19 | 1.25 MB |
软件和工具
Sinh51_Keil工具标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
Sinh51_Keil_V4.2.3.msi | 2024-01-18 | 20.85 MB | |
Changelog.txt | 2024-01-18 | 9.18 KB | |
Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
Flash_Tools_Setup_Latest.exe | 2024-02-28 | 24.52 MB | |
Changelog.txt | 2024-02-28 | 5.53 KB |
订购信息
产品型号 | 封装类型 | 封装尺寸 |
---|---|---|
SS901AP18F8 | SSOP24 | 8.65x3.90x1.40mm |
