SS88CX

概述

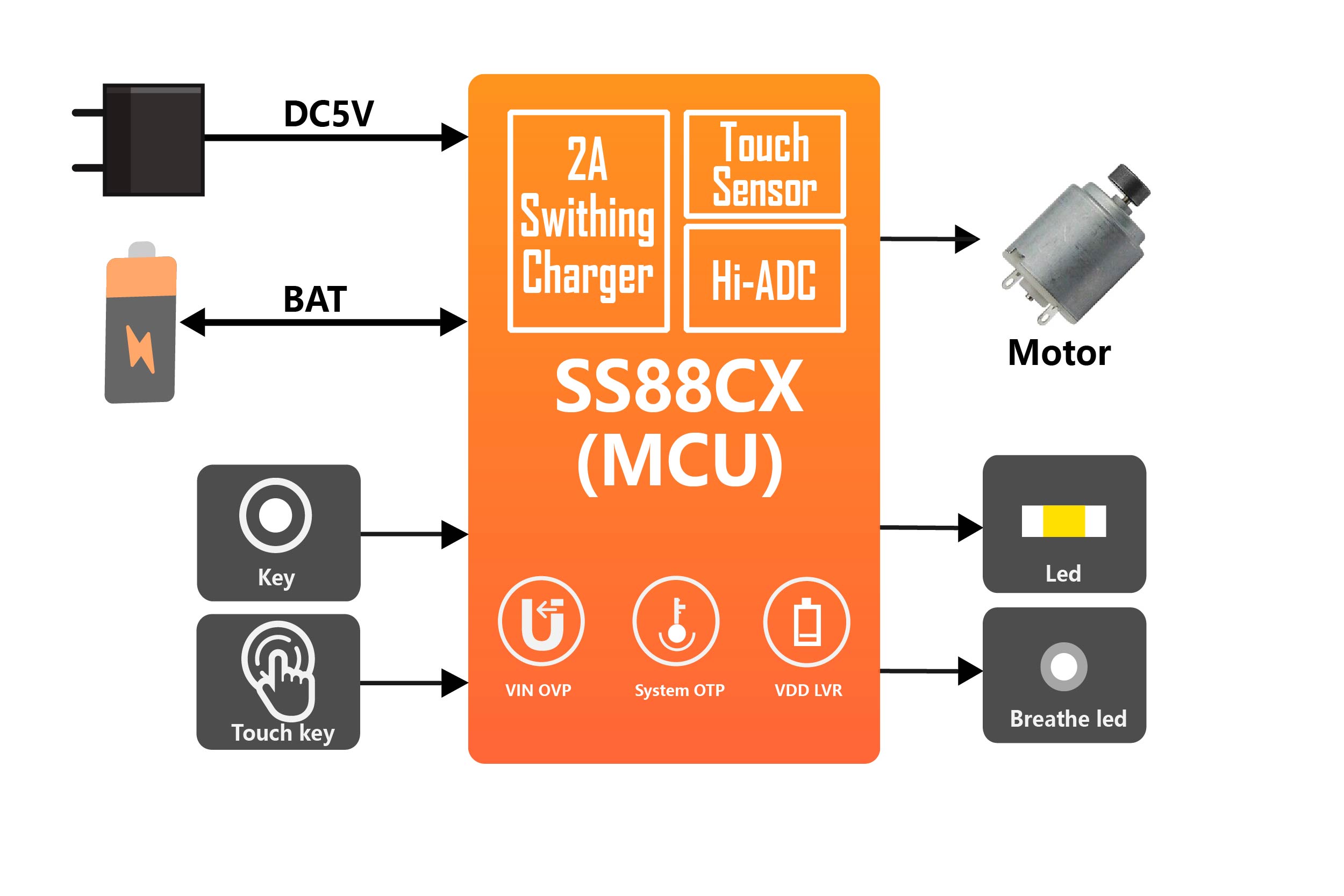

SS88CX是昇生微电子（Sinhmicro）研发的集成了电源管理、电机控制功能及触摸检测功能的8位低功耗微控制器，拥有清晰的MCU存储架构，完备的系统级控制，并且内置丰富的接口功能，灵活的配置模式和不同的低功耗选项。该款产品主要应用于需要充电和智能控制的便携式智能电子设备，较小的芯片面积，带来精简的外围成本，整体性能优越，开发灵活便捷。

特性

• 兼容8051指令集的增强型8位单片机
  • 最高主频为12MHz
  • 单时钟指令周期，性能是原生8051的8倍
• 存储空间：8KB Code Flash，128B EEPROM，192B Data RAM
• 工作电压：2.7V~5.5V
• 支持适配器（VIN）和电池（BAT）一个或多个供电
• 内置2个档位可调的LDO（VINLDO和BATLDO），方便在VIN或BAT供电时配置合适的工作电压
• 集成VDD低电、系统过温等异常保护机制
• 超低功耗
  • 支持正常、低速、空闲和休眠4种工作模式
  • 休眠模式功耗低至2μA
  • 支持I/O引脚与特定电平比较唤醒系统

• 内置2个RC振荡器
  • 低频RC振荡器LORC，频率32KHz
  • 高频RC振荡器HIRC，频率12MHz
• 1个SysTick，可为程序提供计时基准
• 1个可在休眠模式下工作的AlwaysTimer，可定时唤醒系统，用于长期计时功能
• 3个16位定时器及PWM模块
  • 定时器0可用于产生PWM0
  • 定时器1可用于产生PWM1，且可与ACMP模块联动
  • 定时器2可同时产生多达5路的频率相同、占空比不同的PWM

• 集成最大1.5A充电电流的线性充电管理单元
  • 支持3.2V~5.5V宽电压输入，充电电压和充电电流档位精细可调
  • 支持欠压环和温度环功能
  • 支持采样电阻短路保护
• 集成1路挡位可调的NTC
• 集成10通道12位差分ADC
  • 最多支持8路外部输入以及2路内部信号的测量
  • 所有的外部输入通道支持可配置的通道增益，可用于电流和微电压等测量场景
• 可同时支持2路数字比较器功能
• 集成2路模拟比较器
  • 支持与定时器1联动开启/关闭
  • 支持与I/O联动刹车
• 集成1个可复用到4个I/O上的高精度触摸传感器
  • 支持单阈值和双阈值2种模式

• 1个看门狗定时器，可用来超时复位系统
• 支持18个双向I/O端口
  • 18个I/O口均可以配置为推挽（Pull-Push）模式或开漏（Open-Drain）模式
  • 6个I/O支持大电流驱动
  • 多个I/O支持与比较器联动的保护功能，可在比较器触发时输出特定的保护电平
  • 引脚的数字功能和模拟功能可以同时存在（例如引脚作为GPIO输出高时，可以开启ADC对引脚的实际电压进行测量）
• 集成1路可在单个引脚上支持半双工通信的UART接口
  • 可以使能UART输入输出端信号反向功能
• 集成双线调试/烧录接口
• 支持SSOP24、QFN24和QFN28封装
