概述

SS881X是一款集成了丰富电源管理功能、支持触摸检测的单片机，主要应用于需要充电的便携式个人小电器，如蓝牙耳机充电盒、LED灯组、手持式雾化器、EC、香薰机、香薰灯、电子玩具等等。

特性

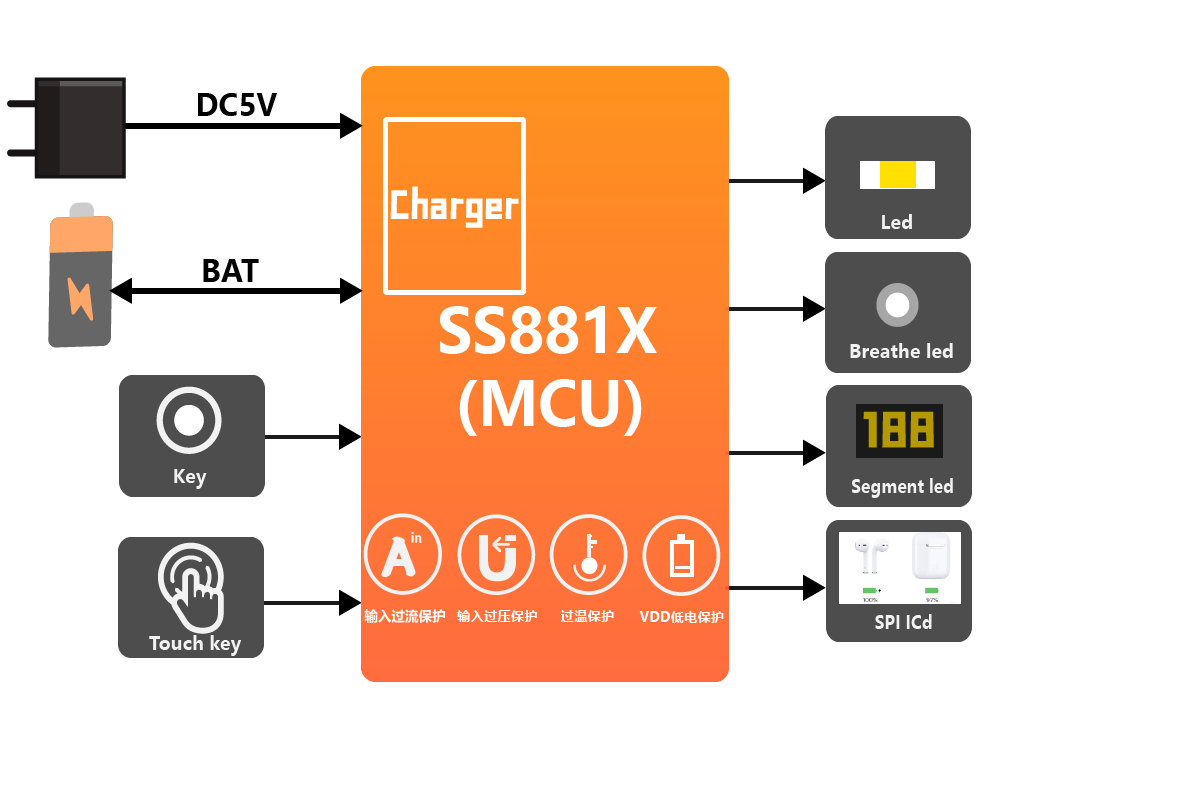

SS881X框图

◼  8-bit增强型MCU，8KB Flash，192B RAM

◼  电池或5V适配器供电

◼  VIN引脚支持最高14V耐压（高压版本支持最高40V耐压）

◼  集成输入过压、输入过流、VDD低电、系统过温等异常保护机制

◼  超低功耗，休眠模式功耗低至3uA，待机模式功耗低至30uA

◼  内建线性充电管理单元，充电电压和充电电流档位精细可调

◼  集成12位 8通道差分ADC，2个通道支持36倍增益，可用于电流、微电压等测量场景

◼  集成1个最大支持6个通道的电容式触摸传感器

◼  可同时输出6路PWM，其中4路支持占空比的高精度调节、支持多路绑定在一起输出以提高驱动能力、支持死区（Dead Zone）控制、支持硬件PWM保护

文档

标题 发布日期 尺寸 操作
SS881X Brief Datasheet2023-10-313.2 MB
SS881X Brief Datasheet(EN)2023-10-314.62 MB
SS881X开发者指南2020-10-05903.12 KB
SS881X软件开发指南2020-10-051.13 MB
SS881X软件模拟器使用指南2020-10-051.16 MB

软件和工具

Sinh51_Keil工具
标题 发布日期 尺寸 操作
Sinh51_Keil_V4.2.4.msi2024-09-0620.85 MB
Changelog.txt2024-09-069.38 KB
Sinh51 Keil User Guide2020-12-291.54 MB
Flash_tools工具
标题 发布日期 尺寸 操作
Flashtool_Setup_V5.4.13.exe2024-09-2984.95 MB
SINH-FlashTools-User_Guide2024-09-102.31 MB
Changelog.txt2024-09-296.06 KB

订购信息

产品型号 封装类型 封装尺寸
SS8817S10F8 SOP16 9.90 x 3.90 x 1.50 mm
SS8817BS10F8 SOP16 9.90 x 3.90 x 1.50 mm
SS8819S10F8 SOP16 9.90 x 3.90 x 1.50 mm
SS8819HS10F8 SOP16 9.90 x 3.90 x 1.50 mm
SS881AP18F8 SSOP24 8.65 x 3.90 x 1.75 mm
SS881AHP18F8 SSOP24 8.65 x 3.90 x 1.75 mm
SS881EP18F8 SSOP24 8.65 x 3.90 x 1.75 mm
SS881EHP18F8 SSOP24 8.65 x 3.90 x 1.75 mm
SS881QN18F8 QFN24 4.00 x 4.00 x 0.75 mm
SS881QHN18F8 QFN24 4.00 x 4.00 x 0.85 mm
SS881QTN18F8 QFN24 3.00 x 3.00 x 0.85 mm
SS881QLN18F8 QFN24L 5.00 x 3.00 x 0.85 mm
SS881HN18F8 QFN24 4.00 x 4.00 x 0.85 mm
