SS88FX
概述

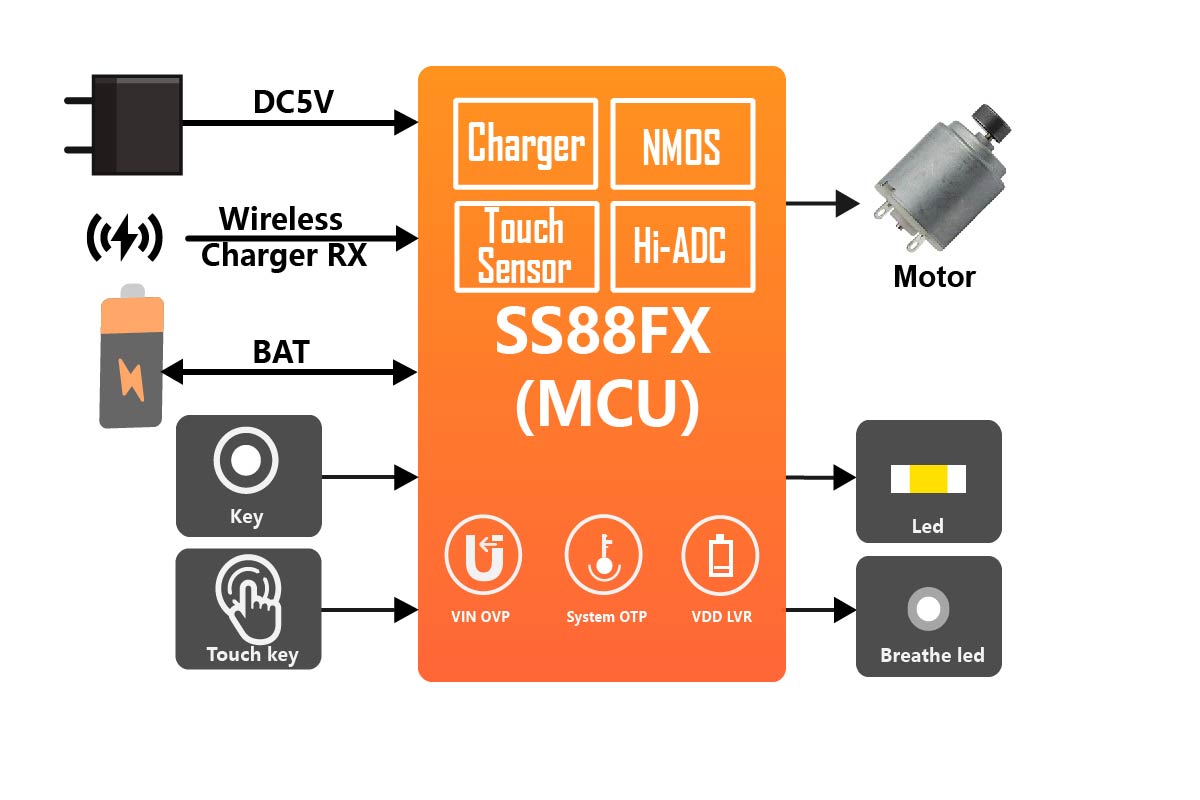

SS88FX是昇生微电子（Sinhmicro）研发的集成了电源管理、电机控制功能及触摸检测功能的8位低功耗Flash型微控制器，支持33V OVP和高速ADC。该款产品主要应用于需要充电和智能控制的便携式智能电子设备，较小的芯片面积，带来精简的外围成本，整体性能优越，开发灵活便捷。
特性
◼ 8位增强型MCU，12KB Code Flash，128B EEPROM，192B Data RAM
◼ 支持通过电池或者DC 5V两种方式供电
◼ 集成VIN过压、VDD低电、系统过温等异常保护机制
◼ 超低功耗，休眠模式功耗低至2μA
◼ 集成最大1A充电电流的线性充电管理单元，充电电压和充电电流挡位精细可调
◼ 3个16位定时器，可同时产生7路PWM，且可与Charger、NMOS等模块联动
◼ 支持20个双向I/O端口，多个I/O支持与比较器联动的保护功能，可在比较器触发时输出特定的保护电平
◼ 集成1个支持半双工通信的UART接口
◼ 集成2个NMOS，软件可控、且可与PWM联动控制，可应用于电机控制等场景中
◼ 集成11通道12位ADC，1路NTC，2路DCMP，1路ACMP，1个4通道高精度触摸传感器
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS88FX-Datasheet_Brief(CN) | 2024-03-20 | 2.35 MB | |
| SS88FX-Datasheet_Brief(EN) | 2024-03-20 | 2.15 MB |
软件和工具
Sinh51_Keil工具| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Sinh51_Keil_V4.2.3.msi | 2024-01-18 | 20.85 MB | |
| Changelog.txt | 2024-01-18 | 9.18 KB | |
| Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flash_Tools_Setup_Latest.exe | 2024-02-28 | 24.52 MB | |
| Changelog.txt | 2024-02-28 | 5.53 KB | |
| SINH-FlashTools-User_Guide-V2.4-20231225.pdf | 2024-02-28 | 1.08 MB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 |
|---|---|---|
| SS88F5S4FC | SOP16 | 9.90 x 3.90 x 1.75mm |
| SS88F5HS4FC | SOP16 | 9.90 x 3.90 x 1.75mm |
| SS88F8N1FC | QFN16 | 3.00 x 3.00 x 0.75mm |
| SS88F8HN1FC | QFN16 | 3.00 x 3.00 x 0.75mm |
| SS88F9N3FC | QFN24 | 3.00 x 3.00 x 0.85mm |
| SS88F9HN3FC | QFN24 | 3.00 x 3.00 x 0.85mm |
| SS88FAHNPFC | QFN28 | 4.00 x 4.00 x 0.75mm |
