SS88EX

概述

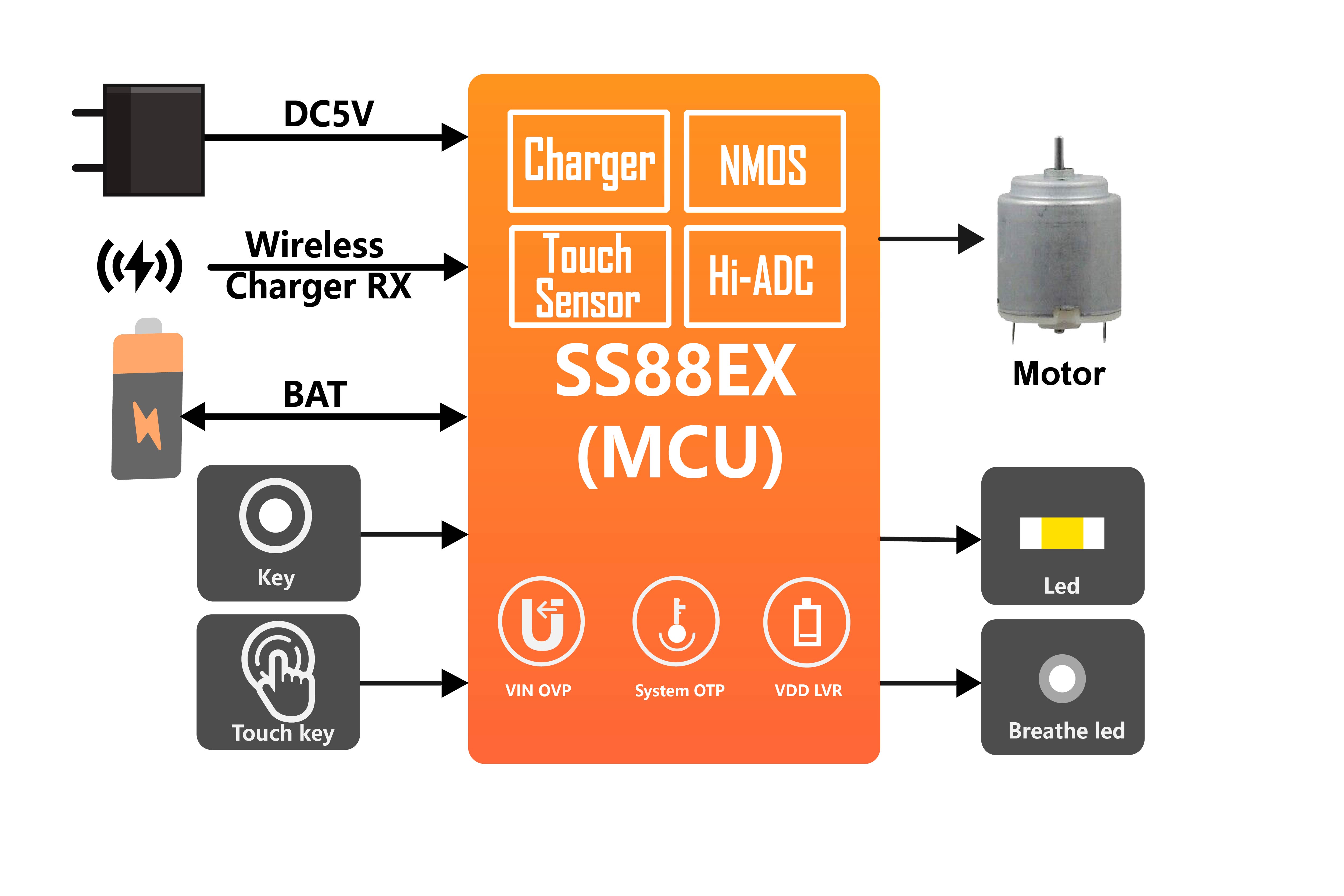

SS88EX是昇生微电子（Sinhmicro）研发的集成了电源管理、电机控制功能及触摸检测功能的8位低功耗微控制器，支持33V OVP 和 高速ADC。该款产品主要应用于需要充电和智能控制的便携式智能电子设备，较小的芯片面积，带来精简的外围成本，整体性能优越，开发灵活便捷。

特性

• 兼容8051指令集的增强型8位单片机
  • 最高主频为12MHz
  • 单时钟指令周期，性能是原生8051的8倍
• 存储空间：8KB OTP（最后8B不能运行代码，以1KB为单位最多可烧录8次），192B Data RAM
• 工作电压：2.7V~5.5V
• 支持适配器（VIN）、电池（BAT）或VDD一个或多个供电
• 内置2个档位可调的LDO（VINLDO和BATLDO），方便在VIN或BAT供电时配置合适的工作电压
• 集成VDD低电、系统过温等异常保护机制
• 超低功耗
  • 支持正常、低速、空闲和休眠4种工作模式
  • 休眠模式功耗低至2μA
  • 支持I/O引脚与特定电平比较唤醒系统

• 内置2个RC振荡器
  • 低频RC振荡器LORC，频率32KHz
  •  高频RC振荡器HIRC，频率12MHz
• 1个SysTick，可为程序提供计时基准
• 1个可在休眠模式下工作的AlwaysTimer，可定时唤醒系统，用于长期计时功能
• 3个16位定时器及PWM模块
  • 定时器0可用于产生PWM0，且可与Charger、NMOS等模块联动
  • 定时器1可用于产生PWM1，且可与ACMP、Charger、NMOS等模块联动
  • 定时器2可同时产生多达5路的频率相同、占空比不同的PWM，且可与Charger、NMOS等模块联动

• 集成最大1A充电电流的线性充电管理单元
  • 支持3.2V~5.5V宽电压输入，充电电压和充电电流档位精细可调
  • 支持欠压环和温度环功能
  • 可与PWM模块联动
  • 支持斩波充电
• 集成1路挡位可调的NTC
• 集成8通道12位ADC
  • 最多支持7路外部输入以及4路内部信号的测量
  • 所有的外部输入通道支持可配置的通道增益，可用于电流和微电压等测量场景
• 可同时支持2路数字比较器功能
• 集成1路模拟比较器
  • 支持与定时器1联动开启/关闭
  • 支持与I/O联动刹车
• 集成1个可复用到4个I/O上的高精度触摸传感器
  • 支持单阈值和双阈值2种模式
• 集成2个软件可控、且可与PWM联动控制的NMOS，可应用电机控制等场景中

•  1个看门狗定时器，可用来超时复位系统
• 支持13个双向I/O端口
  • 13个I/O口均可以配置为推挽（Pull-Push）模式或开漏（Open-Drain）模式
  • 5个I/O支持大电流驱动
  • 多个I/O支持与比较器联动的保护功能，可在比较器触发时输出特定的保护电平
  • 引脚的数字功能和模拟功能可以同时存在（例如引脚作为GPIO输出高时，可以开启ADC对引脚的实际电压进行测量）
• 集成1路可在单个引脚上支持半双工通信的UART接口
•  集成2线调试/烧录接口
• 支持QFN16和DFN10封装
