SS20C11X
概述
SS20C11X是基于RISC-V架构的高能耗比MCU芯片系列，具有高可靠性、大存储空间的入门级RISC-V MCU，在高运算能力和低功耗之间取得良好平衡。工作于2.1V-5.5V供电，CPU在-40℃-105℃下可运行32KHz-48MHz，需要外接Flash（最大支持2GB），内置9KB SRAM。

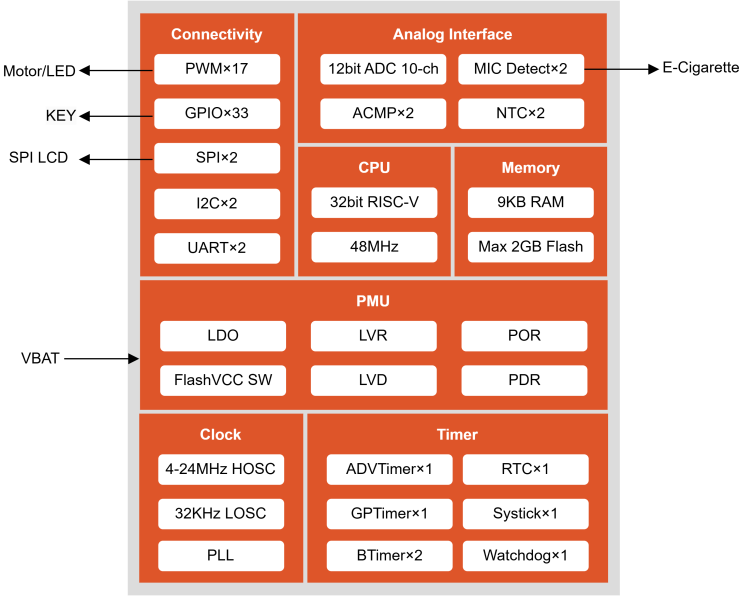

特性
◼ 32位RISC-V内核MCU，主频最高48MHz，支持9KB RAM，外接Flash最大支持2GB
◼ 支持BAT或VCC单独供电或一起供电
◼ 2个16位基本定时器，BTIMER0支持2通道互补对称PWM输出、刹车和死区插入
◼ 1个16位通用定时器，支持4通道的输入捕获/输出比较，带正交编码器和霍尔传感器接口，18通道PWM输出
◼ 1个16位高级定时器，支持3通道互补死区、组合和移位PWM，支持刹车和逐周期保护，两路模拟比较器联动
◼ 1个用于LCD或OLED的显示控制器，1个CRC模块
◼ 2个UART接口，2个I2C接口，2个SPI接口
◼ 支持多达33个双向I/O端口，源/灌电流多档独立可配，支持大电流驱动
◼ 12位10通道ADC，2个通用模拟比较器（ACMP），2个NTC
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS20C11X-Datasheet_Brief(CN) | 2025-06-27 | 540.71 KB |
软件和工具
SandIDE集成开发环境(点击跳转至软件页面)| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SINH-SANDIDE-User_Guide-V1.1-20250325.pdf | 2025-04-18 | 3.34 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flashtool_Setup_V5.4.16.exe | 2025-06-04 | 86.49 MB | |
| SINH-FlashTools-User_Guide | 2025-04-14 | 1.13 MB | |
| Changelog.txt | 2025-06-04 | 6.54 KB |
RSIC-V GCC交叉编译工具
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| riscv32-sinh-elf-windows-x64-v1.0.1.zip | 2025-04-18 | 186.53 MB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 | 包装方式 | 最小包装数量 |
|---|---|---|---|---|
| SS20C117KN5S0 | QFN40 | 5.00×5.00×0.85mm | 编带 | 4000 |
