SS803EDX
概述

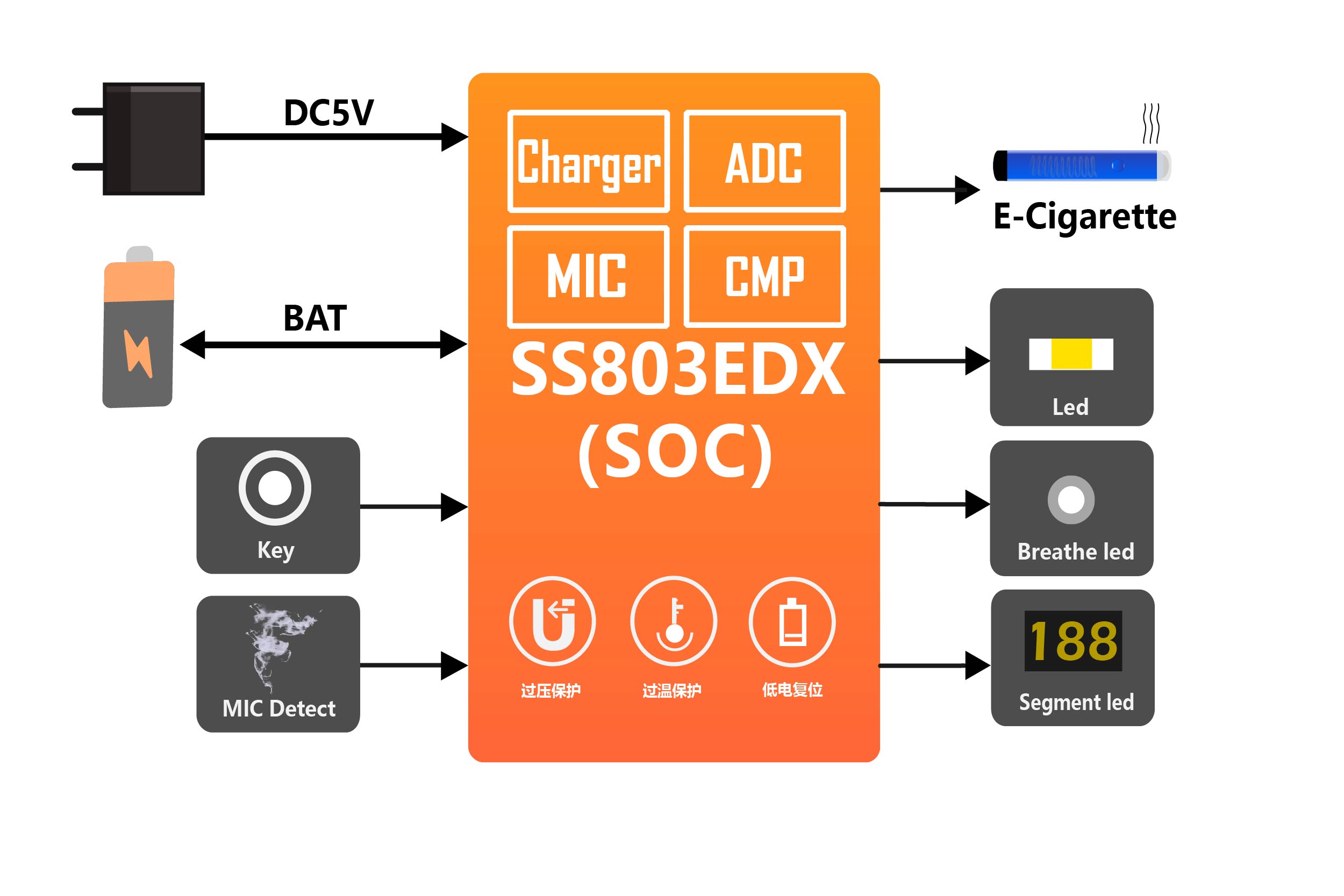

SS803EDX是昇生微电子（Sinhmicro）研发的集成了电子烟咪头检测模块、电子烟发热丝阻值检测模块和短路保护功能的电子烟专用MCU。
特性
◼ 增强型8位MCU，8/12KB Code Flash，128B EEPROM，192B Data RAM
◼ 支持适配器和电池一个或多个供电
◼ 内置2个档位可调的LDO，VINLDO和BATLDO
◼ 集成低电、系统过温等异常保护机制
◼ 超低功耗，休眠模式功耗低至2μA
◼ 集成最大1A充电电流的线性充电管理单元
◼ 可同时支持2路数字比较器，1路模拟比较器
◼ 集成11通道12位ADC，集成1路挡位可调的NTC
◼ 集成2个软件可控、且可与PWM联动控制的NMOS
◼ 3个16位定时器及PWM模块，最多可产生7路PWM，且可与Charger、NMOS等模块联动
◼ 内置电子烟咪头检测模块，支持咪头电容增加或下降唤醒方式，可满足吸气或吹气唤醒
◼ 支持22个双向I/O端口，多个I/O支持与比较器联动的保护功能，可在比较器触发时输出特定的保护电平
◼ 集成1路可在单个引脚上支持半双工通信的UART接口
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS803EDX-Datasheet_Brief(CN) | 2024-04-09 | 1.21 MB | |
| SS803EDX-Datasheet_Brief(EN) | 2024-04-09 | 1001.33 KB |
软件和工具
Flash_tools工具| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flashtool_Setup_V5.4.13.exe | 2024-09-29 | 84.95 MB | |
| SINH-FlashTools-User_Guide | 2024-09-10 | 2.31 MB | |
| Changelog.txt | 2024-09-29 | 6.06 KB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Sinh51_Keil_V4.2.4.msi | 2024-09-06 | 20.85 MB | |
| Changelog.txt | 2024-09-06 | 9.38 KB | |
| Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 | 丝印 |
|---|---|---|---|
| SS803EDLN3FC | QFN24 | 3.00×3.00×0.85mm | SS803EDL |
| SS803EDLK | QFN24 | 3.00×3.00×0.85mm | - |
| SS803EDMNPFC | QFN28 | 4.00×4.00×0.75mm | SS803EDM |
| SS803EDMK | QFN28 | 4.00×4.00×0.75mm | - |
