SS803X
概述

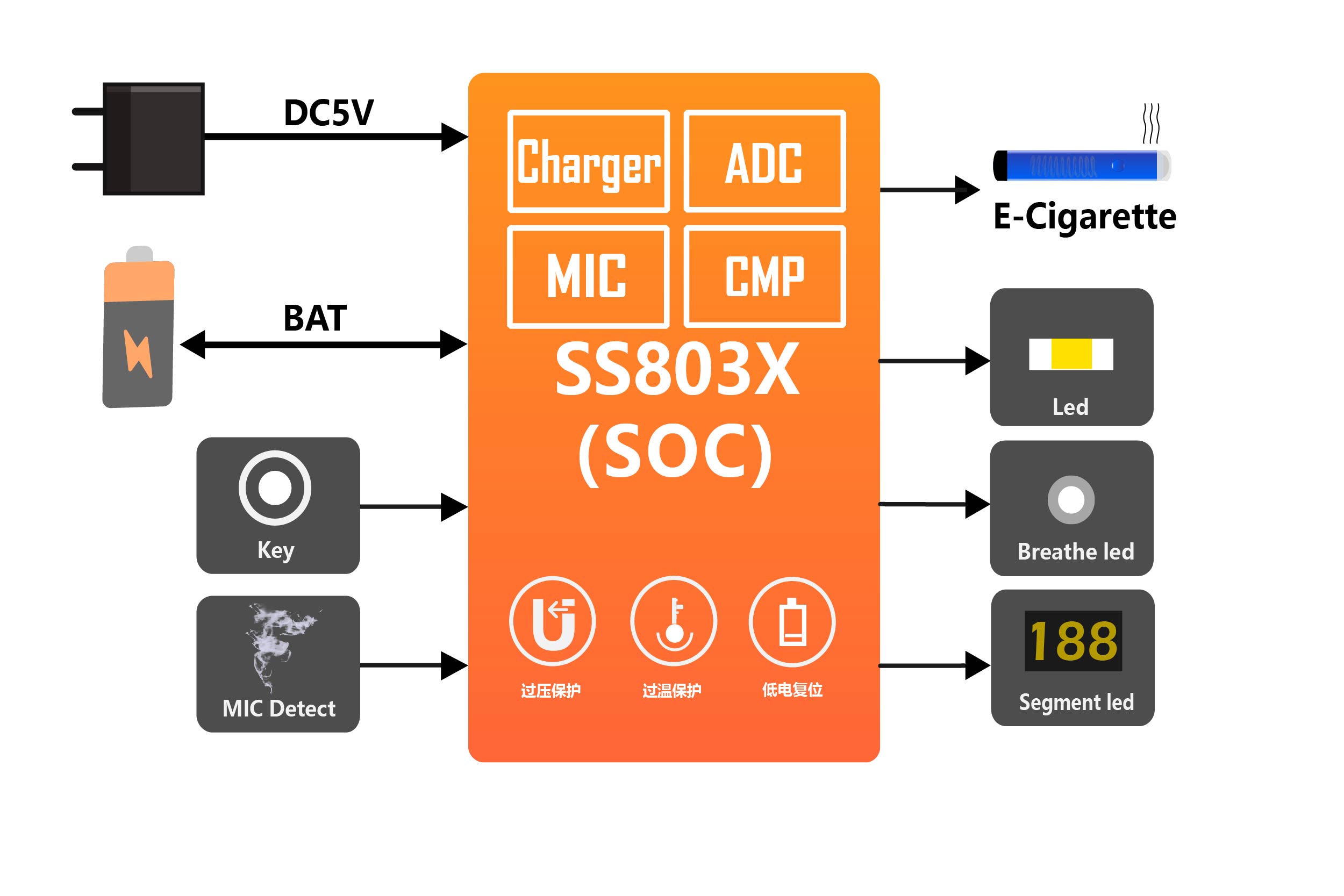

SS803X是昇生微电子(Sinhmicro)研发的集成了电子烟咪头检测模块、电子烟发热丝阻值检测模块和短路保护功能的电子烟专用MCU。
特性
- 兼容8051指令集的增强型8位单片机
- 最高主频为12MHz
- 单时钟指令周期,性能是原生8051的8倍
- 存储空间:8/12KB Code Flash,128B EEPROM,192B Data RAM
- 工作电压:2.7V~5.5V
- 支持适配器(VIN)和电池(BAT)一个或多个供电
- 内置2个档位可调的LDO(VINLDO和BATLDO),方便在VIN或BAT供电时配置合适的工作电压
- 集成VDD低电、系统过温等异常保护机制
- 超低功耗
- 支持正常、低速、空闲和休眠4种工作模式
- 休眠模式功耗低至2μA
- 支持I/O引脚与特定电平比较唤醒系统
- 集成2个软件可控、且可与PWM联动控制的NMOS,可应用在电机控制等场景中
- 集成11通道12位ADC
- 最多支持7路外部输入以及4路内部信号的测量
- 所有的外部输入通道支持可配置的通道增益,可用于电流和微电压等测量场景
- 内置2个RC振荡器
- 低频RC振荡器LORC,频率32KHz
- 高频RC振荡器HIRC,频率12MHz
- 1个SysTick,可为程序提供计时基准
- 1个可在休眠模式下工作的AlwaysTimer,可定时唤醒系统,用于长期计时功能
- 3个16位定时器及PWM模块
- 定时器0可用于产生PWM0,且可与Charger、NMOS等模块联动
- 定时器1可用于产生PWM1,且可与ACMP、Charger和NMOS等模块联动
- 定时器2可同时产生多达5路的频率相 同、占空比不同的PWM,且可与Charger、NMOS等模块联动
- 集成最大1A充电电流的线性充电管理单元
- 支持3.2V~5.5V宽电压输入,充电电压和充电电流档位精细可调
- 支持欠压环和温度环功能
- 可与PWM模块联动
- 支持斩波充电
- 集成1路挡位可调的NTC
- 可同时支持2路数字比较器功能
- 集成1路模拟比较器
- 支持与定时器1联动开启/关闭
- 支持与I/O联动刹车
- 内置电子烟咪头检测模块
- 最大采样范围支持100pF电容
- 支持咪头电容增加或下降唤醒方式,可满足吸气或吹气唤醒
- 支持检测大部分电子烟气流传感器
- 可灵活配置负压触发的阈值
- 高分辨率采样配置,可满足负压大小控制功率大小的应用
- 负压检测转换率最高可达50Hz
- 集成电子烟发热丝阻值检测
- 1个看门狗定时器,可用来超时复位系统
- 支持22个双向I/O端口
- 22个I/O口均可以配置为推挽(Pull-Push)模式或开漏(Open-Drain)模式
- 5个I/O支持大电流驱动
- 多个I/O支持与比较器联动的保护功能,可在比较器触发时输出特定的保护电平
- 引脚的数字功能和模拟功能可以同时存在(例如引脚作为GPIO输出高时,可以开启ADC对引脚的实际电压进行测量)
- 集成1路可在单个引脚上支持半双工通信的UART接口
- 可以使能UART输入输出端信号反向功能
- 集成双线调试/烧录接口
- 支持QFN16和QFN24封装
文档
标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
SS803X-Datasheet_Brief(CN) | 2024-04-02 | 2.4 MB | |
SS803X-Datasheet_Brief(EN) | 2024-04-02 | 2.21 MB |
软件和工具
Flash_tools工具标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
Flash_Tools_Setup_Latest.exe | 2024-02-28 | 24.52 MB | |
Changelog.txt | 2024-02-28 | 5.53 KB | |
SINH-FlashTools-User_Guide-V2.4-20231225.pdf | 2024-02-28 | 1.08 MB |
标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
Sinh51_Keil_V4.2.3.msi | 2024-01-18 | 20.85 MB | |
Changelog.txt | 2024-01-18 | 9.18 KB | |
Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
订购信息
产品型号 | 封装类型 | 封装尺寸 |
---|---|---|
SS803EA | QFN16 | 3.00×3.00×0.75mm |
SS803EC | QFN16 | 3.00×3.00×0.75mm |
SS803EAL | QFN24 | 3.00×3.00×0.85mm |
SS803ECL | QFN24 | 3.00×3.00×0.85mm |
SS803ECM | QFN28 | 4.00×4.00×0.75mm |
SS803EDL | QFN24 | 3.00×3.00×0.85mm |
SS803EDM | QFN28 | 4.00×4.00×0.75mm |
