SS801X
概述

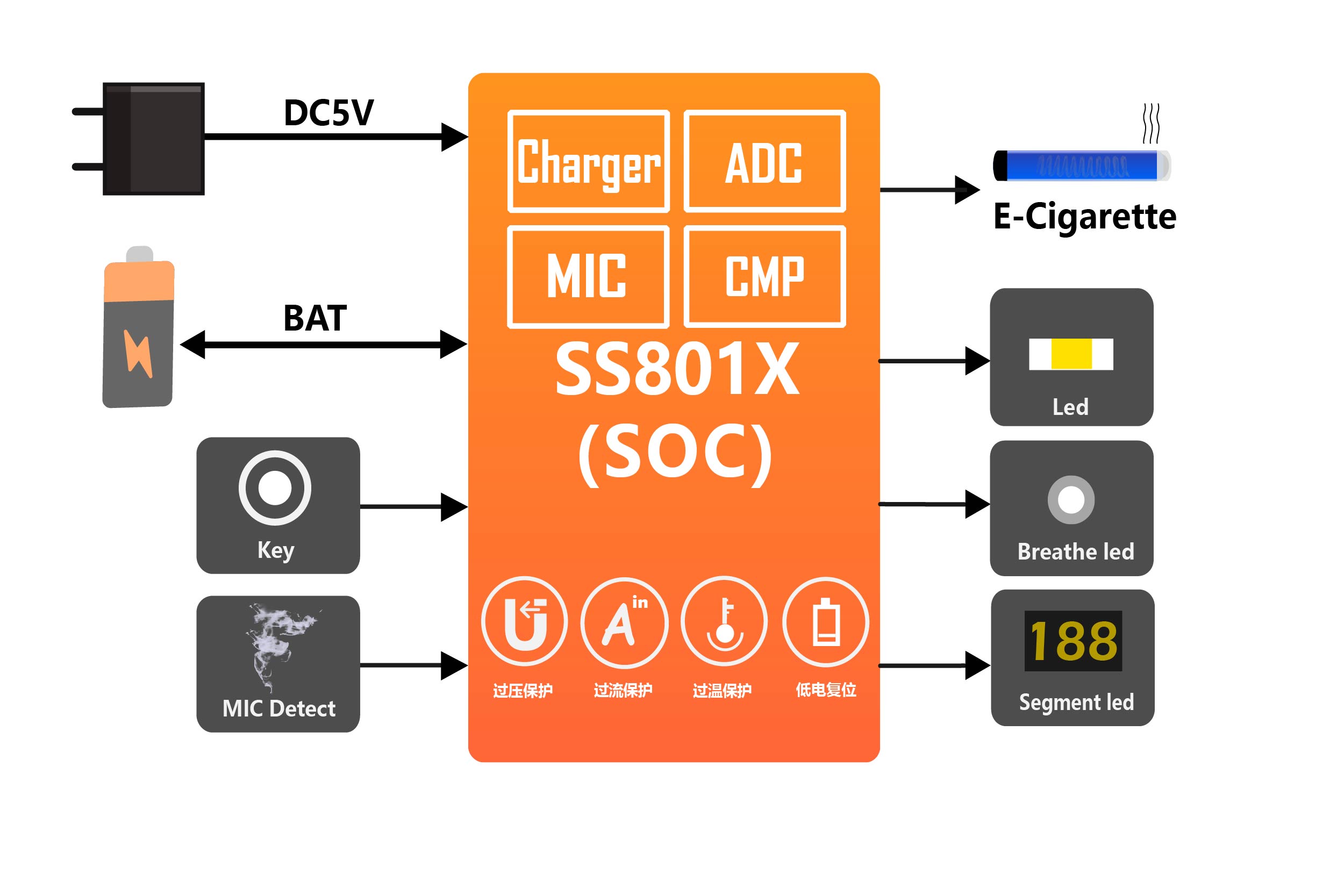

SS801X是昇生微电子(Sinhmicro)集成了充电管理、咪头检测、发热丝阻值检测、短路保护等功能的电子烟专用MCU。
特性
◼ 增强型8位MCU，8KB Flash，128B EEPROM，192B RAM
◼ 超低功耗，休眠功耗低至3uA，待机功耗低至30uA
◼ 电池供电，可通过5V适配器为电池充电
◼ VIN引脚有耐压处理，低压版本最高耐压为14V，高压版本最高耐压为28V
◼ 集成输入过压、输入过流、VDD低电、系统过温等异常保护机制
◼ 支持上电、外部引脚、看门狗定时器、VDD低电压、调试器和软件异常6种复位方式
◼ 内建900mA线性充电管理单元，可对单节锂电池充电
◼ 2个16位定时器，1个13位定时器，最多6路 PWM输出
◼ 内置电子烟咪头检测模块，支持检测大部分电子烟气流传感器，集成电子烟发热丝阻值检测
◼ 集成12位 8通道差分ADC，集成1个模拟比较器，可用于电子烟的短路保护
◼ 支持多达19个双向I/O端口，5个I/O支持大电流驱动
◼ 集成1路I2C接口，1路UART接口
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS801X Brief Datasheet | 2023-03-29 | 1016.81 KB |
软件和工具
Sinh51_Keil工具| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Sinh51_Keil_V4.2.4.msi | 2024-09-06 | 20.85 MB | |
| Changelog.txt | 2024-09-06 | 9.38 KB | |
| Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flashtool_Setup_V5.4.13.exe | 2024-09-29 | 84.95 MB | |
| SINH-FlashTools-User_Guide | 2024-09-10 | 2.31 MB | |
| Changelog.txt | 2024-09-29 | 6.06 KB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 |
|---|---|---|
| SS801EAN18F8 | QFN24 | 4.00x4.00x0.75mm |
| SS801ECN18F8 | QFN24 | 4.00x4.00x0.75mm |
