SS805X
概述

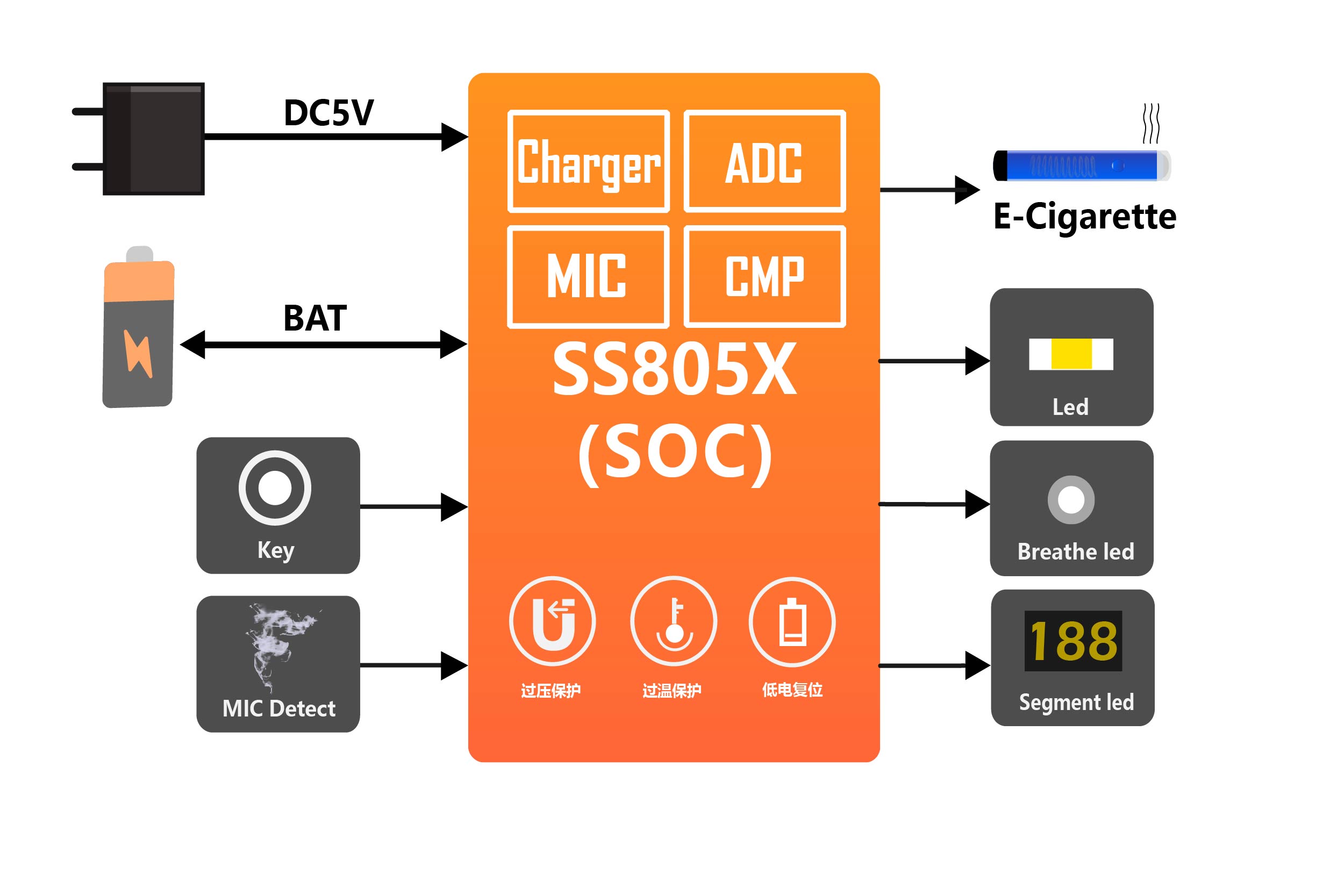

SS805X是昇生微电子（Sinhmicro）研发的集成了电子烟咪头检测模块、电子烟发热丝阻值检测模块和短路保护功能的电子烟专用MCU。
特性
- 兼容8051指令集的增强型8位单片机
- 最高主频为12MHz
- 单时钟指令周期，性能是原生8051的8倍
- 存储空间：8KB Code Flash，256B Data RAM
- 工作电压：2.7V-5.5V
- 支持适配器（VIN）和电池（BAT）一个或多个供电
- 内置2个档位可调的LDO（VINLDO和BATLDO） ，方便在VIN或BAT供电时配置合适的工作电压
- 集成VDD低电、系统过温等异常保护机制
- 超低功耗
- 支持正常、低速、空闲和休眠4种工作模式
- 休眠模式功耗低至2μA
- 支持I/O引脚与特定电平比较唤醒系统
- 集成4通道12位ADC
- 最多支持3路外部输入以及1路内部信号的测量
- 所有的外部输入通道支持可配置的通道增益，可用于电流和微电压等测量场景
- 内置2个RC振荡器
- 低频RC振荡器LORC，频率32KHz
- 高频RC振荡器HIRC，频率12MHz
- 1个SysTick，可为程序提供计时基准
- 1个可在休眠模式下工作的AlwaysTimer，可定时唤醒系统，用于长期计时功能
- 3个16位定时器及PWM模块
- 定时器0可用于产生PWM0，且可与Charger等模块联动
- 定时器1可用于产生PWM1，且可与Charger和ACMP等模块联动
- 定时器2可同时产生多达5路的频率相同、占空比不同的PWM，且可与Charger等模块联动
- 集成最大1A充电电流的线性充电管理单元
- 支持3.2V-5.5V宽电压输入，充电电压和充电电流档位精细可调
- 支持欠压环和温度环功能
- 集成1路挡位可调的NTC
- 集成1路模拟比较器
- 支持与定时器1联动开启/关闭
- 支持与I/O联动刹车
- 内置电子烟咪头检测模块
- 最大采样范围支持100pF电容
- 支持咪头电容增加或下降唤醒方式，可满足吸气或吹气唤醒
- 支持检测大部分电子烟气流传感器
- 可灵活配置负压触发的阈值
- 高分辨率采样配置，可满足负压大小控制功率大小的应用
- 负压检测转换率最高可达50Hz
- 集成电子烟发热丝阻值检测
- 1个看门狗定时器，可用来超时复位系统
- 支持13个双向I/O端口
- 13个I/O口均可配置为推挽（Pull-Push）模式或开漏（Open-Drain）模式
- 13个I/O口均支持防倒灌
- P12支持大电流驱动
- 多个I/O支持与比较器联动的保护功能，可在比较器触发时输出特定的保护电平
- 引脚的数字功能和模拟功能可以同时存在（例如引脚作为GPIO输出高时，可以开启ADC对引脚的实际电压进行测量）
- 集成1路可在单个引脚上支持半双工通信的UART接口
- 集成单线和双线调试/烧录接口
- 支持QFN16封装
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS805X-Datasheet_Brief(CN) | 2024-04-18 | 1.29 MB |
软件和工具
Sinh51_Keil工具| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Sinh51_Keil_V4.2.3.msi | 2024-01-18 | 20.85 MB | |
| Changelog.txt | 2024-01-18 | 9.18 KB | |
| Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flash_Tools_Setup_Latest.exe | 2024-02-28 | 24.52 MB | |
| Changelog.txt | 2024-02-28 | 5.53 KB | |
| SINH-FlashTools-User_Guide-V2.4-20231225.pdf | 2024-02-28 | 1.08 MB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 |
|---|---|---|
| SS805EAN1F8 | QFN16 | 3.00×3.00×0.75mm |
| SS805ECN1F8 | QFN16 | 3.00×3.00×0.75mm |
