SS808X
概述

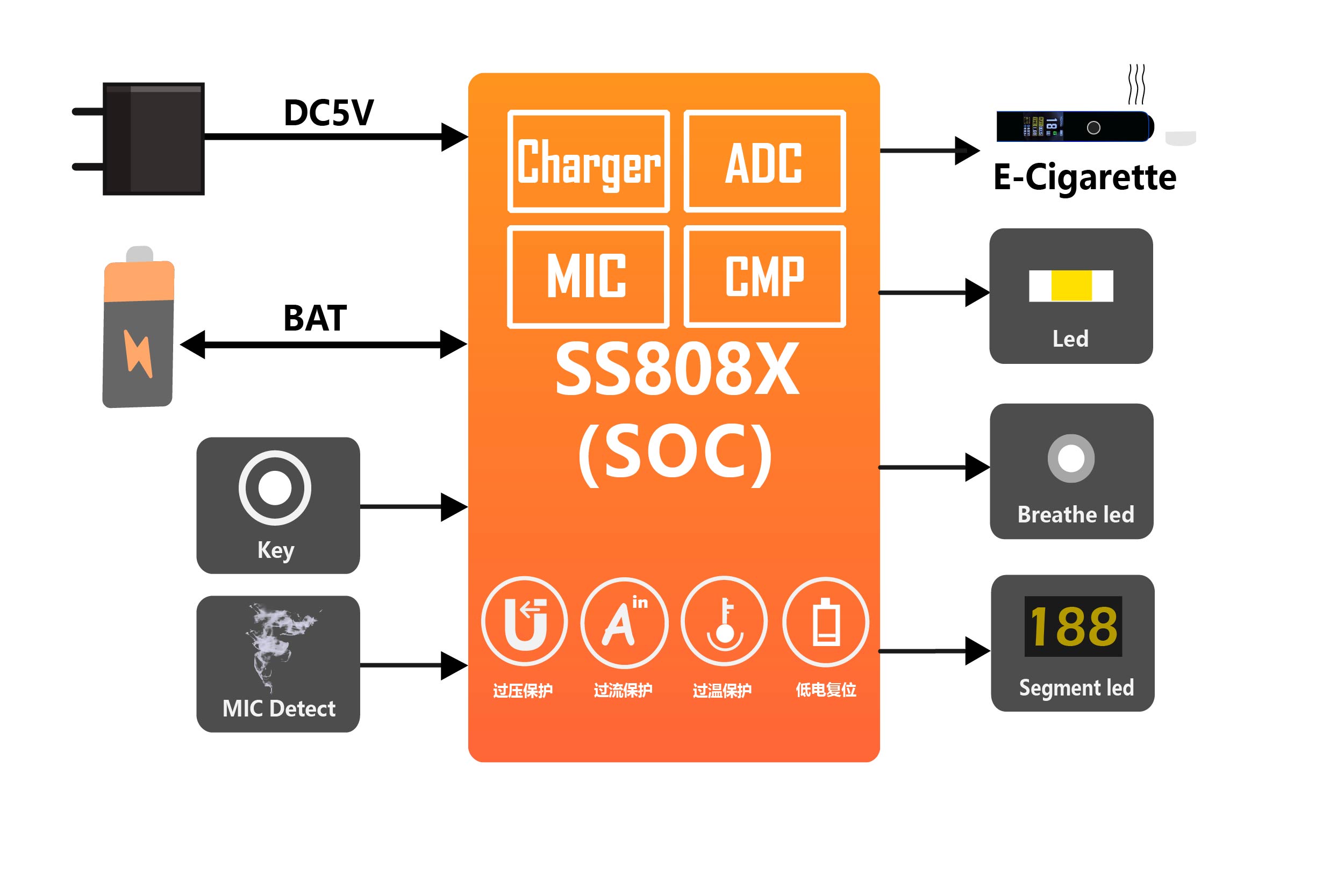

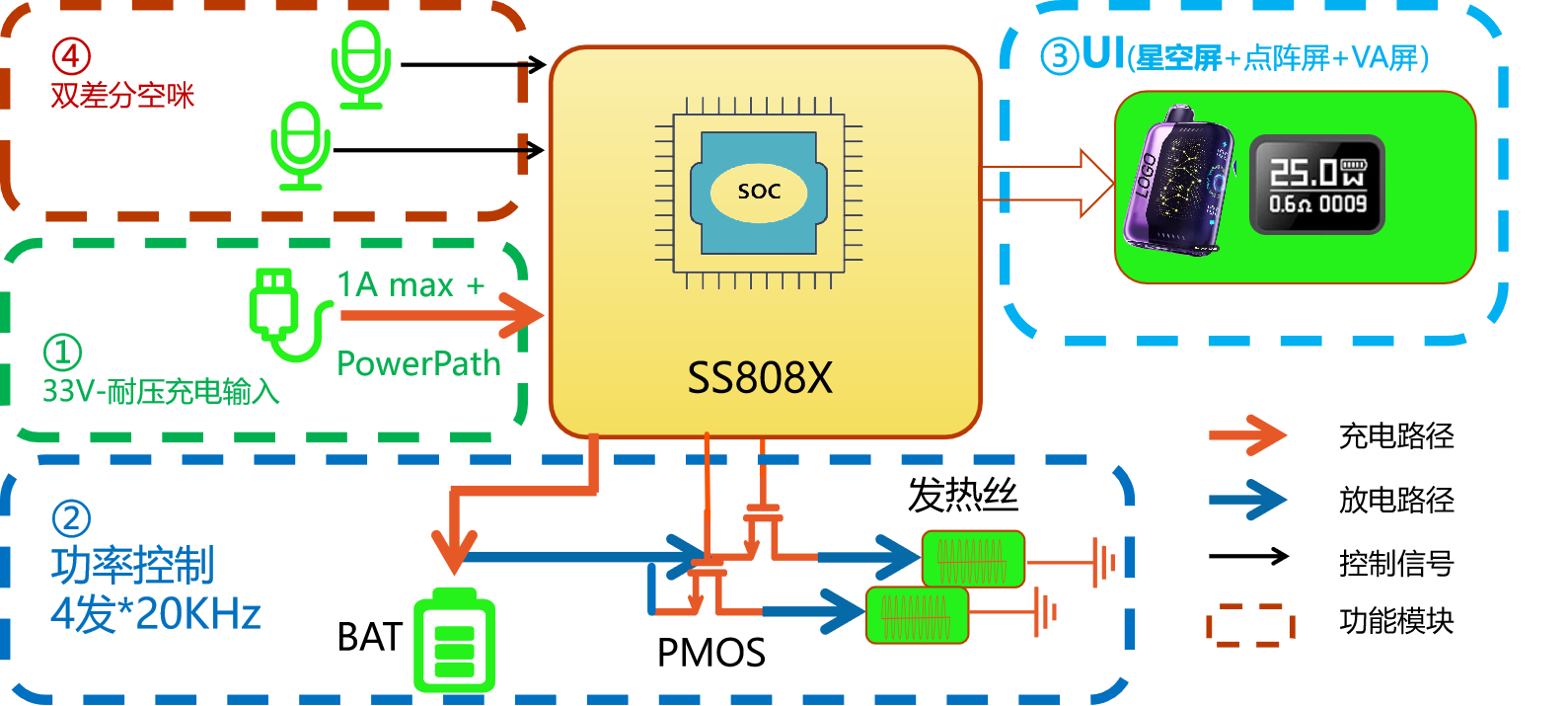

SS808X 是昇生微电子(Sinhmicro)集成了充电管理、咪头检测、发热丝阻值检测、短路保护等功能的电子烟专用 MCU。
特性
- 兼容8051指令集的增强型8位单片机
- 最高主频为12MHz
- 单时钟指令周期,性能是原生8051的8倍
- 存储空间:16KB Code Flash(最后128B不能运行代码),1KB Data RAM(其中64B保留给硬件使用,代码不能访问),128B Data Flash
- 工作电压:2.5V - 5.5V
- 工作温度:-10℃ - 70℃
- 超低功耗
- 支持正常、低速、空闲、待机和休眠5种工作模式
- 休眠模式功耗低至3μA,待机模式功耗低至30μA
- 电池供电,可通过5V适配器为电池充电
- VIN引脚有耐压处理,低压版本最高耐压为14V,高压版本最高耐压为28V
- 集成输入过压(OVP)、输入过流(OCP)、VDD低电(LVR)、系统过温(OTP)等异常保护机制
- 支持上电、外部引脚、看门狗定时器、VDD低电压、调试器和软件异常6种复位方式
- 内置2个RC振荡器:
- 低速RC振荡器LORC,32KHz
- 高速RC振荡器HIRC,12MHz
- 1个SysTick,可为程序提供计时基准
- 2个16位定时器/计数器
- 支持PWM模式,可提供2路General PWM输出
- 支持硬件呼吸灯模式
- 1个13位定时器
- 同时支持多达4路的比较输出(可生成4路频率相同、占空比不同的Smart PWM)
- 同时支持多达4路的捕获输入
- 内置电子烟咪头检测模块
- 支持检测大部分电子烟气流传感器
- 可灵活配置负压触发的阈值
- 最小检测精度可达2.5Pa,满足根据负压大小调整功率大小的应用需求
- 负压检测转换率最高可达50Hz
- 集成电子烟发热丝阻值检测
- 集成1个模拟比较器
- 支持2个模拟输入端(P和N)
- 比较结果发生变化时,可产生中断
- 可用于电子烟的短路保护
- 内建大电流驱动引脚,可驱动马达
- 内建线性充电管理单元,可对单节锂电池充电
- 充电电压和充电电流档位精细可调
- 最大充电电流900mA
- 集成12位8通道差分ADC
- 2个通道支持36倍增益,可用于电流、微电压等测量场景
- 2个通道支持36倍增益,可用于电流、微电压等测量场景
- 集成1个看门狗定时器,可用来超时复位系统,也可用来将系统从低功耗模式下唤醒
- 支持多达25个双向I/O端口
- 5个I/O支持大电流驱动,6个I/O支持恒流模式
- 支持2路外部中断,可配置为上升沿、下降沿、高电平和低电平4种触发模式
- 集成2路I2C接口,2路UART接口,1路SPI LCD接口
- 集成两线调试/烧录接口,以及Boot UART接口
- 支持整机升级
- 支持整机升级
- QFN32L封装
文档
标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
SS808X Brief Datasheet | 2022-11-23 | 933.17 KB |
软件和工具
Sinh51_Keil工具标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
Sinh51_Keil_V4.2.1.msi | 2023-10-24 | 20.85 MB | |
Changelog.txt | 2023-10-24 | 11.54 KB | |
Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
标题 | 发布日期 | 尺寸 | 操作 |
---|---|---|---|
Flash_Tools_Setup_Latest.exe | 2023-09-22 | 24.51 MB | |
Changelog.txt | 2023-09-22 | 5.32 KB |
订购信息
产品型号 | 封装类型 | 封装尺寸 |
---|---|---|
SS808EAN20FHA | QFN32L | 4x4x0.75mm |
SS808EAN20FHE | QFN32L | 4x4x0.75mm |
SS808ECN20FHE | QFN32L | 4x4x0.75mm |
