SS802X
概述

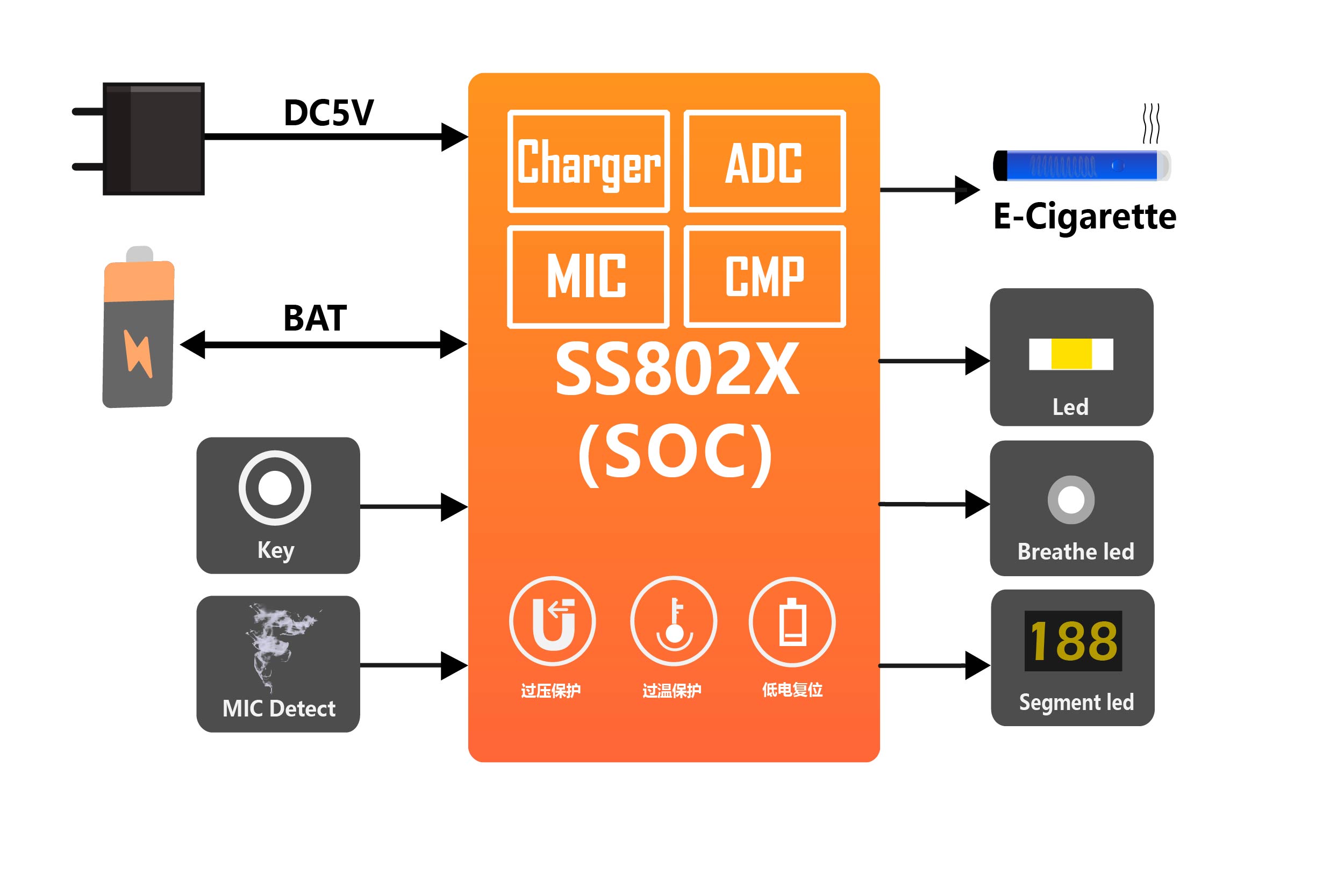

SS802X是昇生微电子（Sinhmicro）研发的集成了电子咪头检测模块、电子烟发热丝阻值检测模块和短路保护功能的电子烟专用MCU。
特性
◼ 增强型8位MCU，8KB Code Flash，192B Data RAM
◼ 支持适配器和电池一个或多个供电
◼ 内置2个档位可调的LDO，VINLDO和BATLDO
◼ 集成低电、系统过温等异常保护机制
◼ 超低功耗，休眠模式功耗低至2μA
◼ 集成最大1A充电电流的线性充电管理单元
◼ 集成1路挡位可调的NTC
◼ 集成2个软件可控、且可与PWM联动控制的NMOS
◼ 可同时支持2路数字比较器，1路模拟比较器
◼ 集成11通道12位ADC，最多支持7路外部输入以及4路内部信号的测量
◼ 3个16位定时器，最多可产生7路PWM，且可与Charger、NMOS等模块联动
◼ 内置电子烟咪头检测模块，支持咪头电容增加或下降唤醒方式，可满足吸气或吹气唤醒
◼ 支持13个双向I/O端口，多个I/O支持与比较器联动的保护功能，可在比较器触发时输出特定的保护电平
◼ 集成1路可在单个引脚上支持半双工通信的UART接口
文档
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| SS802X-Datasheet_Brief(CN) | 2024-03-20 | 1.34 MB | |
| SS802X-Datasheet_Brief(EN) | 2024-03-20 | 1.13 MB |
软件和工具
Sinh51_Keil工具| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Sinh51_Keil_V4.2.4.msi | 2024-09-06 | 20.85 MB | |
| Changelog.txt | 2024-09-06 | 9.38 KB | |
| Sinh51 Keil User Guide | 2020-12-29 | 1.54 MB |
| 标题 | 发布日期 | 尺寸 | 操作 |
|---|---|---|---|
| Flashtool_Setup_V5.4.13.exe | 2024-09-29 | 84.95 MB | |
| SINH-FlashTools-User_Guide | 2024-09-10 | 2.31 MB | |
| Changelog.txt | 2024-09-29 | 6.06 KB |
订购信息
| 产品型号 | 封装类型 | 封装尺寸 | 丝印 |
|---|---|---|---|
| SS802EAN1R8 | QFN16 | 3.00×3.00×0.75mm | SS802EA |
| SS802EAK | QFN16 | 3.00×3.00×0.75mm | - |
| SS802ECN1R8 | QFN16 | 3.00×3.00×0.75mm | SS802EC |
| SS802ECK | QFN16 | 3.00×3.00×0.75mm | - |
| SS802ETDAR8 | DFN10 | 2.00×2.00×0.75mm | SS802ET |
| SS802ETK | DFN10 | 2.00×2.00×0.75mm | - |
